Як вибрати мініатюрний автоматичний вимикач змінного струму для надійного захисту від надструму

Що таке мініатюрний автоматичний вимикач змінного струму і чому це важливо?

Автоматичний вимикач змінного струму — це механічний комутаційний пристрій, призначений для захисту ланцюгів змінного струму низької напруги від перевантажень і коротких замикань. Він автоматично розмикає електричне коло при виявленні ненормального струму, запобігаючи пошкодженню кабелів, двигунів, трансформаторів і підключеного обладнання. У комерційних будівлях, промислових підприємствах і житлових розподільних щитах автоматичний вимикач змінного струму служить першою лінією захисту від термічного стресу та електромеханічних несправностей.

На відміну від запобіжників, які необхідно утилізувати після спрацювання, мініатюрний автоматичний вимикач змінного струму можна скинути та використовувати повторно. Ця функція економить час на технічне обслуговування та знижує витрати на запаси для об’єктів із високими вимогами до безвідмовної роботи. Пристрій встановлюється на стандартні DIN-рейки та використовується в кінцевих ланцюгах до 125 А, хоча більшість моделей автоматичних вимикачів змінного струму мають номінальний струм від 6 А до 63 А.

Відповідність галузевим нормам є центральною для надійності. Глобальні виробники та випробувальні агенції узгоджують свої конструкції автоматичних вимикачів змінного струму з такими стандартами, як IEC 60898-1 для роботи змінного струму та, якщо існують додатки постійного струму, IEC 60898-2. Китайський еквівалент, GB/T 10963.1, відображає вимоги IEC 60898-1 і на нього посилаються тендери проектів в Азії. Soutya, як професійний постачальник, працює в рамках цих специфікацій, щоб гарантувати, що кожен мініатюрний автоматичний вимикач Soutya AC відповідає передбачуваним характеристикам відключення та електричній довговічності.

Чому захист від перевантаження по струму є ключовим фактором у колах змінного струму?

Захист від перевантаження по струму не є обов’язковим для електричної установки. Провідники мають певні температурні межі; коли струм перевищує номінальну напругу, температура ізоляції підвищується. Тривале перевантаження може погіршити ізоляцію ПВХ, прискорити окислення провідника та призвести до пожежі. Короткі замикання більш серйозні. Струм пошкодження може досягати сотень ампер протягом мілісекунд, створюючи магнітні сили та енергію дуги, які звичайна проводка не витримує.

Мініатюрний автоматичний вимикач змінного струму вирішує обидві проблеми за допомогою двох різних механізмів відключення. Термічний біметалічний розчіплювач відкалібровано, щоб реагувати на тривалі надструми низького рівня, тоді як магнітний або електронний розчіплювач спрацьовує миттєво, коли виникає високий струм короткого замикання. Разом ці механізми гарантують, що передні трансформатори та вихідні навантаження ізольовані від руйнівної енергії замикання.

Вибір неправильної відключаючої здатності може призвести до катастрофічної несправності. Наприклад, встановлення автоматичного вимикача 4,5 кА в місці, де очікуваний струм короткого замикання становить 10 кА, призведе до зварювання контактів або розриву корпусу в момент несправності. Тому номінальна відключаюча здатність мініатюрного автоматичного вимикача змінного струму повинна дорівнювати або перевищувати струм короткого замикання, доступний у точці його встановлення. Цей принцип задокументовано в стандарті IEC 60898-1 і вважається основною вимогою для проектування низьковольтного розподілу.

Як інженерам вибрати мініатюрний автоматичний вимикач змінного струму?

Вибір починається з визначення навантаження та рівня несправності. Номінальний струм мініатюрного автоматичного вимикача змінного струму повинен дорівнювати розрахунковому струму ланцюга або трохи перевищувати, але ніколи не перевищувати пропускну здатність провідників по струму. Цей метод координації гарантує, що рубильник захищає кабель, а не просто обслуговує навантаження.

Першим кроком є ​​визначення очікуваного струму короткого замикання (PSCC) на розподільному щитку. Це значення розраховується на основі номіналу трансформатора, опору лінії та довжини кабелю. Номінальна відключаюча здатність вимикача (Icn) має бути не менше PSCC. Для більшості побутових і побутових установок достатньо 6 кА, але промислові зони вказують 10 кА або вище.

Далі криву відключення необхідно узгодити з пусковою характеристикою навантаження. Освітлювальні та резистивні нагрівачі використовують криву B, оскільки їхній пусковий струм низький. У схемах розеток в офісах і будинках використовується крива С, щоб уникнути неприємного відключення від малих приладів. Для двигунів і трансформаторів потрібна крива D, оскільки вони генерують короткочасні пускові струми, що в десять разів перевищують робочий струм.

Напруга та кількість полюсів також мають значення. Для однофазного кола 230 В можна застосувати однополюсний або двополюсний MCB. Для трифазних ліній напругою 400 В триполюсний вимикач є мінімумом, а чотириполюсний пристрій необхідний для перемикання нейтралі. У системах заземлення TN-S і TN-C-S під час закупівлі слід переконатися, що мініатюрний автоматичний вимикач змінного струму пропонує правильний розмір клеми та клас ізоляції.

Не слід забувати про сертифікацію та відстеження. Постачальники повинні надати сертифікати випробувань і документацію про перевірку типу. Soutya постачає автоматичні вимикачі, розроблені відповідно до міжнародно визнаних критеріїв тестування. Професійний мініатюрний автоматичний вимикач змінного струму Soutya має чітке маркування клем, індикацію положення контакту та опцію захисту IP для запилених або вологих місць встановлення.

Як працює мініатюрний автоматичний вимикач змінного струму Soutya?

Soutya є визнаним виробником низьковольтної електротехнічної промисловості, що спеціалізується на компонентах захисту ланцюгів і розподільному обладнанні. Мініатюрний автоматичний вимикач змінного струму Soutya розроблено з номінальною потужністю короткого замикання, що підходить для комерційних і легких промислових застосувань. Його модульна конструкція на DIN-рейку інтегрується в коробкові плати та корпуси розподільних пристроїв, вироблені багатьма виробниками оригінального обладнання.

У всіх моделях автоматичних вимикачів Soutya AC використовуються високоякісні контакти зі срібного сплаву для зменшення контактного опору та продовження терміну експлуатації. Дугогасна камера складається з ізольованих пластин, які розщеплюють і охолоджують дугу під час короткого замикання. Таке розташування зменшує кількість енергії, що пропускається, і захищає кабелі, що знаходяться внизу.

Мініатюрний автоматичний вимикач змінного струму Soutya пропонується з характеристиками спрацьовування B, C і D, що охоплює широкий діапазон вимог до навантаження. Номінальний струм варіюється від 1 А до 63 А, а відключаюча здатність досягає до 10 кА, залежно від розміру рами та конфігурації полюсів. Завдяки номінальній робочій вимикальній здатності при короткому замиканні, яка відповідає стандарту IEC 60898-1, ці вимикачі забезпечують надійний захист у системах освітлення, теплових насосів, кондиціонування повітря та розподільних ланцюгів.

Одним із помітних аспектів конструкції є вбудована функція обмеження струму. Реагуючи на високі струми замикання протягом першої чверті циклу, автоматичний вимикач змінного струму Soutya знижує термічну та магнітну напругу, що застосовується до захищеного кола. Така поведінка відносить пристрій до класу обмеження струму, якому багато розробників віддають перевагу, коли їм потрібно захистити дороге контрольне обладнання або джерела напівпровідників.

Ще одна сильна сторона — механічна стійкість. Вимикач залишається стабільним після повторних операцій перемикання, а механізм відключення зберігає калібрування протягом усього терміну служби. Для інсталяторів гвинтові клеми приймають як мідні кабелі, так і штифтові кінці клем, а значення моменту затягування надруковано на пристрої, щоб інженери, які вводять в експлуатацію, могли затягнути з’єднання до вказаного значення.

Для яких програм потрібен компактний мініатюрний автоматичний вимикач змінного струму?

Мініатюрний автоматичний вимикач змінного струму використовується в кожній низьковольтній електричній установці, де важливі компактні розміри, перевірена характеристика відключення та простота обслуговування. Загальні програми включають:

• Розподільні щити побутові для розеток і ланцюгів освітлення
• Комерційні будівлі, де кондиціонування повітря та освітлення потребують скоординованого захисту кабелю
• Промислові панелі керування та схеми пускачів двигунів до 63 А
• Проекти модернізації, де поперечний переріз міді невідомий і існують жорсткі температурні обмеження
• Трифазні розподільні фідери для водяних насосів, компресорів, елеваторів

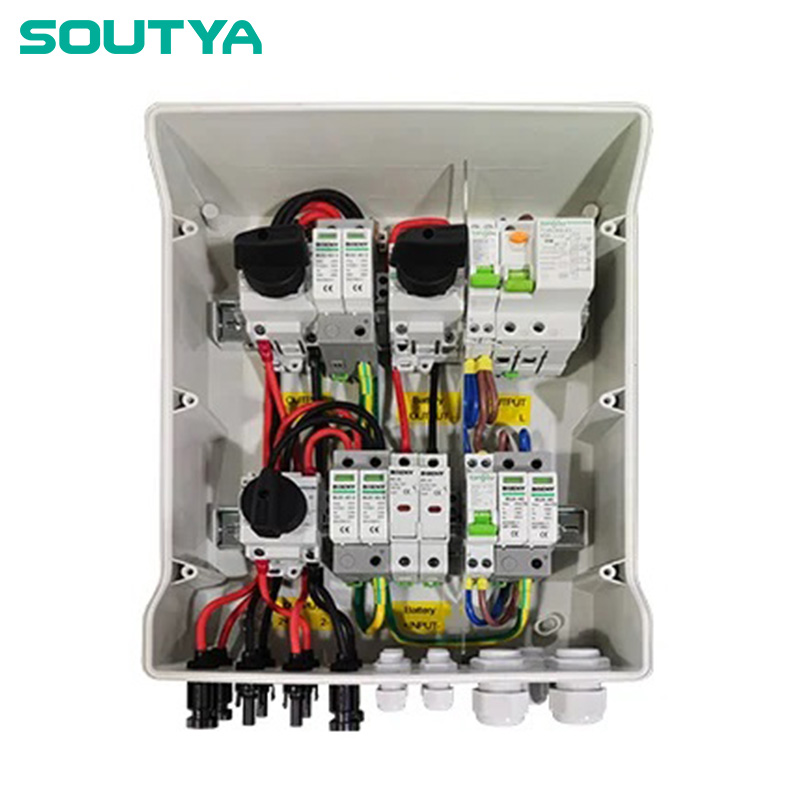

Інженери в секторі опалення, вентиляції, вентиляції та кондиціонування конкретизують MCB з кривою D, щоб справлятися з кидками компресорів з інверторним приводом. У середовищах центрів обробки даних автоматичні автоматичні вимикачі змінного струму розміщуються на стороні входу електромережі PDU, перед меншими блоками захисту від постійного струму. Те саме сімейство продуктів можна застосовувати в зарядних шафах для електромобілів, сонячних об’єднувальних коробках і акумуляторних системах, де присутній вихід змінного струму.

Менеджери із закупівель виграють від сумісності продуктів Soutya на рівні плати. Оскільки мініатюрний автоматичний вимикач змінного струму має стандартизовані монтажні розміри та відстань між клемами, заміни можна сортувати в існуючих конструкціях корпусу без повторного свердління або заміни секцій шин. Це важливо, коли ви керуєте кількома сайтами, які використовують змішані застарілі бренди.

Позиція Soutya як промислового дистриб’ютора також означає, що зразки, обмеження кількості та технічна документація можуть бути організовані через www.soutyaele.com. На більшість запитів відповідають повні таблиці даних і сертифікати перевірки типу, що усуває затримки конфігурації під час планування проекту.

Список літератури

[1] IEC 60898-1. Електричні аксесуари. Автоматичні вимикачі для захисту від надструму для побутових та подібних установок. Частина 1. Автоматичні вимикачі для змінного струму. Операція [S]. 2019 рік.

[2] IEC 60898-2. Електричні аксесуари. Автоматичні вимикачі для захисту від надструму для побутових та подібних установок. Частина 2. Автоматичні вимикачі для постійного струму. Операція [S]. 2019 рік.

[3] GB/T 10963.1-2020. Електричні аксесуари. Автоматичні вимикачі для захисту від надструму для побутових та подібних установок. Частина 1. Автоматичні вимикачі для змінного струму. Операція [S]. 2020 рік.
