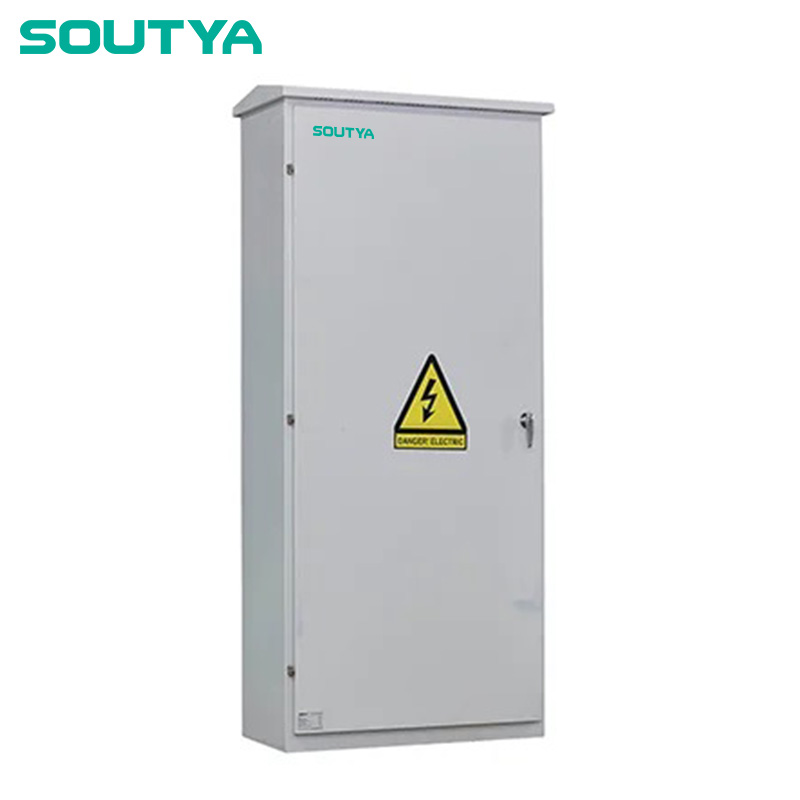

690V AC Combiner Box 4 In 1 Out

690V AC Combiner Box 4 In 1 Out, поставляється китайським виробником Zhejiang Soutya New Energy LLC — це трифазний інверторно-суматорний пристрій на 690 В виготовлений із сталевим корпусом із порошковим покриттям, стійким до УФ-випромінювання та IP65 / Ущільнення з рейтингом IK10 для тривалої роботи на відкритому повітрі. Огороджені будинки чотири 4-полюсні автоматичні вимикачі змінного струму в литому корпусі (160-250A), які забезпечують індивідуальний захист від перевантаження по струму і короткого замикання для кожного входу інвертора, тоді як одиночний 4-полюсний автоматичний вимикач змінного струму в литому корпусі (630-1000 A) забезпечує ізоляція видимого розриву та захист від перевантаження для комбінованого виходу. Заводські мідні шини L1, L2, L3, N і PE забезпечують надійність струмопровідної здатності та зрівнювання потенціалів, а також вбудований тип 2 4 полюс 690 В змінного струму Пристрій захисту від перенапруги захищає від блискавки сплески. Розроблено для чотирьох сонячних інверторів (4*110-138 кВт). забезпечує необхідне комбінування змінного струму, стійкість до перенапруги та безпеку обслуговування.

Сценарії застосування

1. Наземні блоки загального користування (320–550 кВт)

Чотири входи MCCB 160–250 A підтримують до чотирьох струнних інверторів потужністю 138 кВт; в Вихідний автоматичний автоматичний автомат на 1000 A живить трансформаторну станцію середнього напруги, зменшуючи протяжність кабелю та витрати на копання траншей у великих сонячних парках.

2. Центрально-інверторні полози

Встановлений на тій самій рамі, що й інвертори, блок діє як «локальний концентратор змінного струму» — паралельне з’єднання чотирьох виходів інвертора перед одним великим кабелем, що проходить до кільцева магістраль, що спрощує монтаж проводів і доступ для обслуговування.

3. Комерційні дахові масиви > 300 кВт

Сталевий корпус IP65 і ступінь удару IK10 дозволяють установку на даху простір обмежений; номінальні компоненти 690 В підвищують напругу струни, різаючи Втрати кабелю постійного струму та збереження компактності сторони змінного струму.

4. Сільськогосподарські теплиці та комори

Тип-2 690 V SPD захищає вентиляційне, зрошувальне та доїльне обладнання від грозових перенапруг, поширених на відкритих полях, у той час як окремі вхідні автоматичні автоматичні автоматичні вимкнення дозвольте фермерам ізолювати один інвертор, не вимикаючи весь кластер.

5. Розподілені комерційні сайти з 4 подами

Кожен автоматичний автоматичний вимикач 160–250 A служить місцевим роз’єднувачем для окремої будівлі крило або автомобільний порт; загальний вихід MCCB 630–1000 A спрощує вимірювання і підключення до мережі, тоді як SPD захищає весь сайт від перехідних процесів перенапруги.
