Комбайнер DC AFCI 12 в 1 вихід

Комбайнер 1500 В постійного струму AFCI 12 в 1 вихід, поставляється Китаєм виробник Zhejiang Soutya New Energy LLC, є 1500 В постійного струму блок агрегації, захищений від дугового замикання, створений для фотоелектричних систем загального користування. Відлитий з алюмінієвого сплаву з порошковим покриттям, стійкого до ультрафіолетового випромінювання та герметичний за IP65 Корпус витримує прибережні соляні бризки та пустельні піщані бурі корозії або потрапляння води. Всередині дванадцять запобіжників постійного струму PV дають індивідуальні захист струн від перевантаження по струму, тоді як термомагнітний формований корпус автоматичний вимикач (MCCB) на 250 А забезпечує коротке замикання та перевантаження ізоляція. Контактор постійного струму дозволяє дистанційно вимикати від інвертора або SCADA приміщення, а подвійні УЗПД класу II (±/PE) затискають індуковані грозові перенапруги. Ан інтегрований контрольний блок керування (MCU) відбирає від кожної струни до дванадцяти Датчики струму на ефекті Холла, два датчики напруги і два датчики температури NTC зонди, що дозволяють порівнювати потужність у реальному часі, виявляти дугові замикання та швидке розмикання контакту протягом 50 мс. Усі дані експортуються через ізольований Інтерфейс RS485 з протоколом Modbus-RTU, а також передній світлодіодний/РК-дисплей локальні коди тривоги та гістограми струму рядка. Заводський плюс, негативні та PE шини зберігають надійну безперервність заземлення, завдяки чому коробка є важливою інтелектуальною ізоляцією, захистом і центром даних для великих PV підматриці до 12 × 20 А вхід.

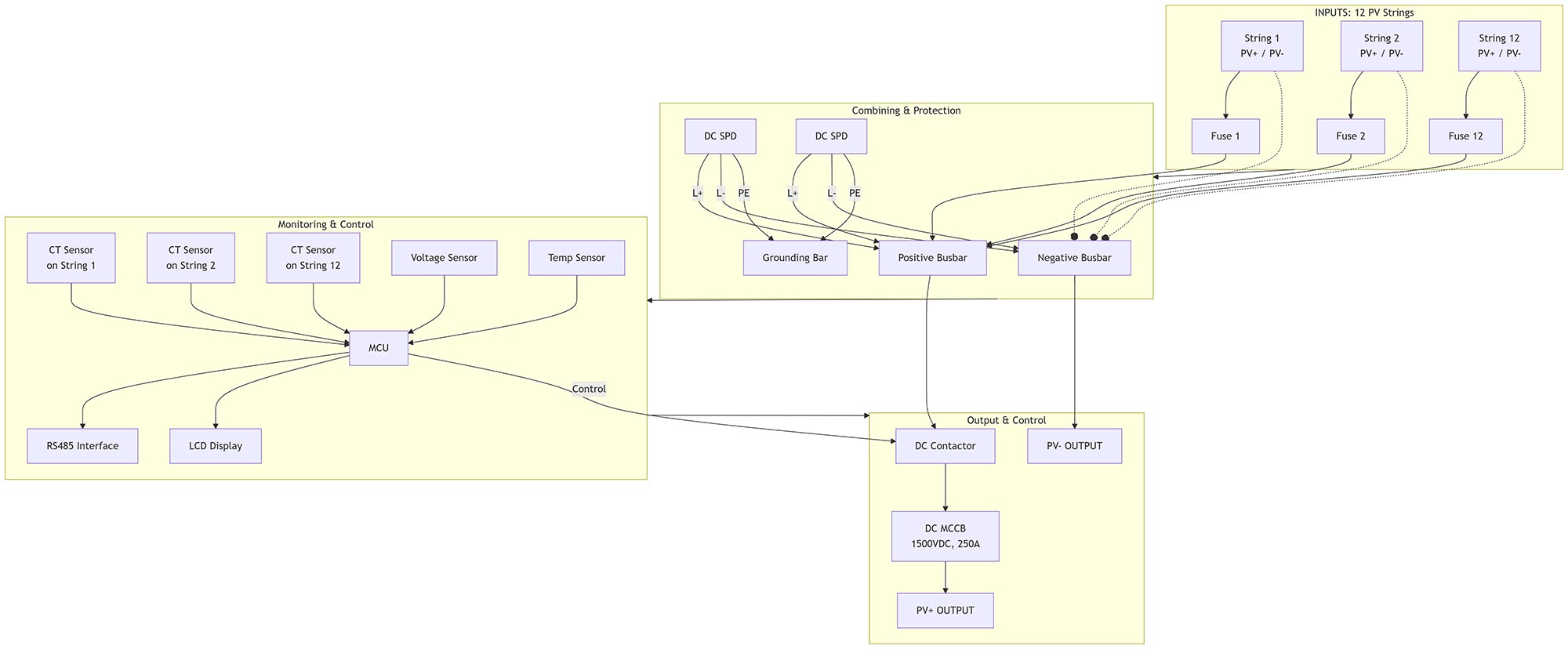

Схема підключення

Сценарії застосування

Фотоелектричне поле корисного масштабу – розумний концентратор підмасиву

Плінтус, встановлений між рядами трекерів, об'єднує дванадцять струн 1500 В в один 250 A homerun. Індивідуальні фотоелектричні запобіжники ізолюють несправні рядки тоді як автоматичний вимикач корпусу форми забезпечує коротке замикання та перевантаження захист; контактор постійного струму отримує сигнал швидкого відключення від інвертор або SCADA, відкриваючи масив протягом 50 мс. Подвійні SPD затискають блискавку сплески на тривалих циклах постійного струму, і MCU, що живиться від 12 трансформаторів струму Холла, позначає дугове замикання сигнатури та тенденції дисбалансу через RS485 до диспетчерської, здаючи в оренду бригади з технічного обслуговування точно визначають несправний модуль до того, як продуктивність впаде.

Великий комерційний дах – точка агрегації Multi-MPPT

Баластований на сталевих лотках через великі плоскі дахи, корпус живить a центральний інвертор 250 кВт. Датчики напруги та температури відстежують рядок здоров'я; на РК-дисплеї в режимі реального часу відображаються поточні гістограми, щоб менеджери закладів могли порівняйте продуктивність MPPT, не відкриваючи кришки. IP65 алюміній стійкий до 55 °C тепло на даху та сильний дощ, а контактор дозволяє дистанційне відключення для пожежної безпеки під час ремонту покрівлі.

Агровольтаїчний навіс – піднятий трекерний комбайн

Підвішений на пілонних балках над рядами культур, агрегат витримує зрошення туман і пари аміаку. MCCB справляється з кидками від довгого кабелю ємність, коли трекери перезапускаються на сході сонця; датчики температури всередині коробці та на шині тривоги, якщо підвищення температури корпусу перевищує 20 К, спрацьовує режим зниженої потужності. Виявлення дугового замикання запобігає послідовним дугам, які могли б запалює сухе листя, а герметичний алюмінієвий корпус утримує пил і комах з струмоведучих частин.

Промисловий мікромережевий двір – сховище з підключенням до постійного струму

Комбайн, закріплений на підлозі біля батарейних контейнерів, об’єднує 12 струн в шину 1500 В постійного струму, що живить зарядний пристрій PCS. Датчики струму підтверджують це кожна струна вносить рівний внесок у цикли заряду; якщо відхилення перевищує 5 % MCU сигналізує EMS вирівняти або ізолювати слабкий рядок. MCCB і контактор забезпечує двоточкову ізоляцію для безпечного обслуговування батареї SPD захищають чутливі стеки IGBT від стрибків, спричинених блискавкою.
