1500 В сонячної панелі постійного струму

1500 В сонячна роз’ємна сумісна коробка постійного струму, що поставляється Китаєм виробник Zhejiang Soutya New Energy LLC, це фотоелектричний комбайнер на 1500 В постійного струму має корпус із алюмінієвого сплаву та захист IP66, що забезпечує високу довговічність і надійність роботи на відкритому повітрі. Пристрій інтегрує критичні компоненти безпеки, включаючи пристрої захисту від перенапруг постійного струму, ізолятори постійного струму та a головний ізолятор постійного струму. Він призначений для забезпечення повної ізоляції, захист від витоків і заземлення в фотоелектричних системах.

Технічний параметр

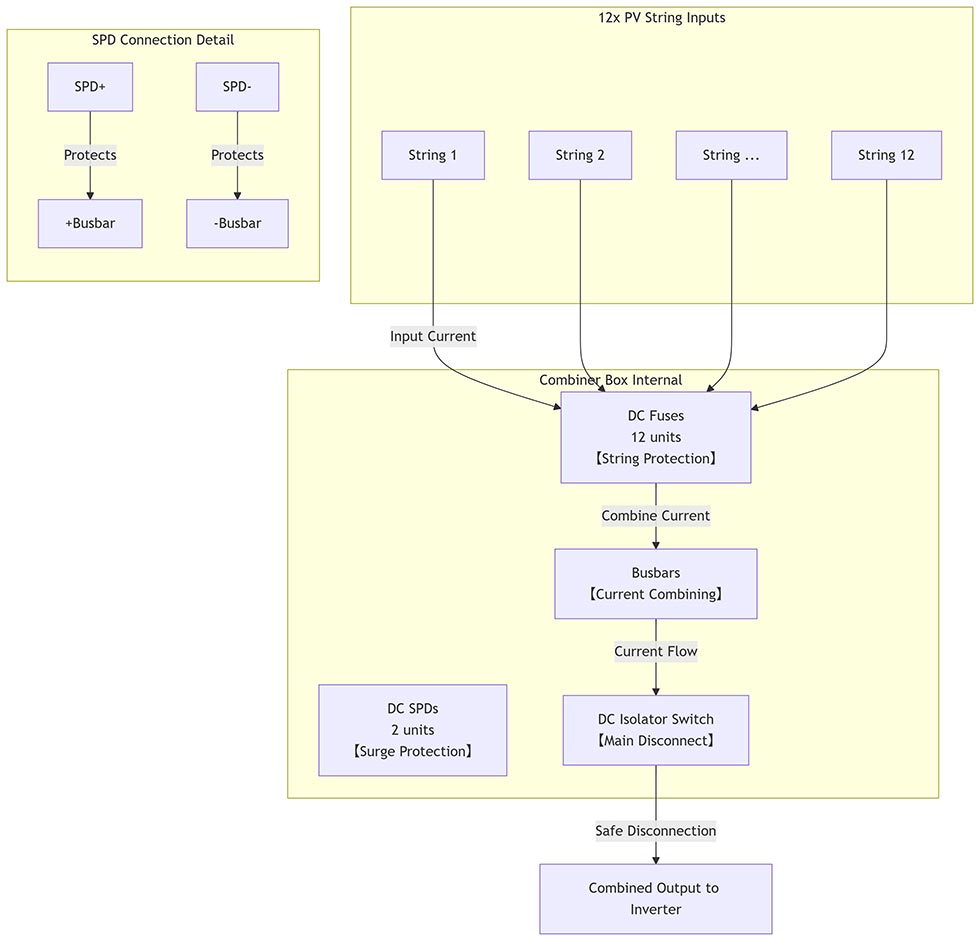

Схема підключення

Сценарії застосування

1. Фотоелектричні поля комунального масштабу – центральне агрегування інвертора

Коробка 12 в 1 встановлена на підлозі на сталевих поперечинах між рядами трекерів об'єднує десяток струн 1500 В в один кабель homerun. Індивідуальний запобіжник тримачі захищають кожну струну від замикань зворотного струму, тоді як подвійні SPD (± і PE) фіксують грозові перенапруги, індуковані протягом довгих циклів постійного струму. Головний поворотний ізолятор забезпечує ізоляцію видимого розриву на комбайні, дозволяючи технічне обслуговування, щоб заблокувати всю шину 1500 В перед початком роботи на центральний інвертор або трансформатор.

2. Великі комерційні дахи – групування струн із кількома MPPT

Встановлений на баластних лотках на великих плоских дахах, блок живить 12 розділити рядки в єдиний вхід MPPT інвертора 250 кВт. Рівень рядка запобіжник запобігає поширенню несправності між масивами, а ізолятор дає електрики місцеве місце відключення під час заміни інвертора або ІЧ-сканування інспекції, усуваючи необхідність закриття всього даху.

3.Агровольтаїчні установки – Підйомні трекерні комбайни

Підвішені на пілонних конструкціях над міжряддями, агрегати корпусу живлення від підвищених двосторонніх модулів. IP66 ущільнення блокує зрошення спрей і пилу, а подвійні SPD захищають від літніх гроз, які часто зустрічаються в сільські рівнини. Ізоляційний вимикач дозволяє фермерам безпечно знеструмлювати постійний струм перед регулюванням нахилу трекера або обслуговуванням зрошувальних штанг.

4. Промислові мікромережі – складські фронти з підключенням до постійного струму

Плінтус, встановлений на краю сонячних автомобільних портів, пов’язаних з акумуляторними контейнерами, комбайнер об'єднує 12 струн у шину постійного струму 1500 В, яка живить зарядні пристрої PCS. Шинопроводи з номінальним струмом 400 А безперервної ручки зберігання циклів заряду/розряду та Інтегрований ізолятор забезпечує аварійне відключення для пожежників із системою виявлення дугового замикання мікромережі.

5. Віддалені пустельні сонячні електростанції – довгострунні центри, що працюють у суворих умовах

Коробка, закріплена на бетонних підкладках серед масивів пустелі, витримує температуру навколишнього середовища 55 °C і нанесений вітром пісок. Подвійні SPD захищають від віддалених ударів блискавки на кілометри кабелю постійного струму, тоді як головний ізолятор дозволяє працювати вночі блокування без впливу інвертора, що забезпечує мінімальний час простою під час модуля очищення або заміна двигуна трекера.
