Автоматичний автоматичний вимикач

Мініатюрний автоматичний вимикач із автоматичним повторним вмиканням, поставлений китайською компанією виробник Zhejiang Soutya New Energy LLC. Має мініатюрну схему вимикач як головний вимикач, оснащений ультрамалим інтелектуальним електрооператор з мікропроцесором. Має функції від перенапруги, знижена напруга, втрата напруги та дії затримки часу з автоматичним повторне підключення після відновлення напруги. Відповідає техн специфікації для розподілених фотоелектричних вимикачів, підключених до мережі: GB/T 10963.1, IEC/EN 60898-1 і Q/GDW 1972.

Характеристика

Захист від короткого замикання
Захист від перевищення/зниження/втрати напруги
після відновлення напруги
Номінальна відключаюча здатність 10 кА
Час автоматичного закриття: 7-10 секунд

Технічний параметр

Операційне середовище

Висота: ≤2000 м;
Категорія встановлення:Ⅱ、Ⅲ;
Спосіб встановлення: Вбудований вертикальний монтаж на DIN-рейку
Ступінь забруднення:2.

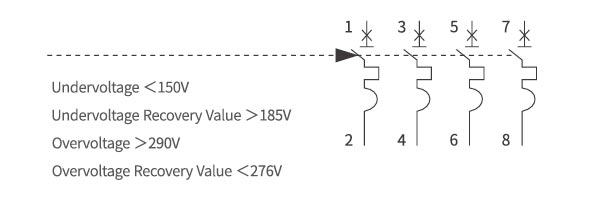

Схема підключення

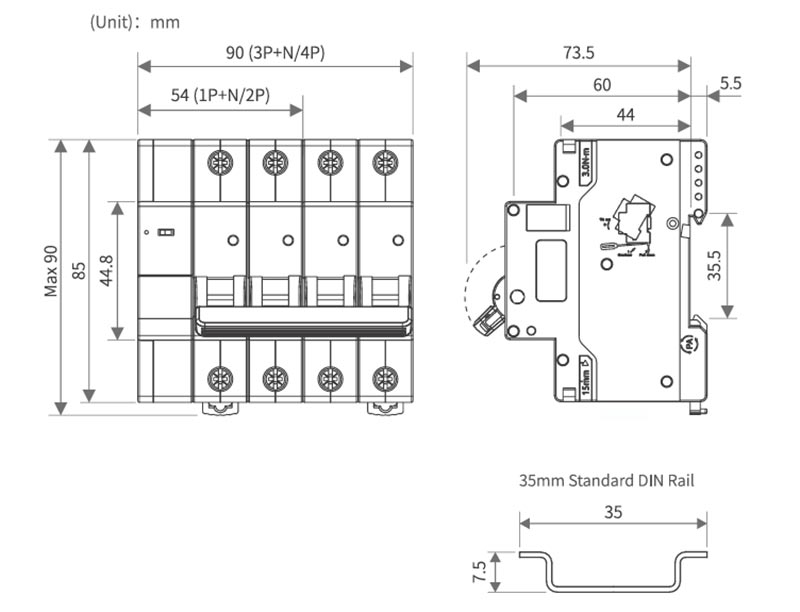

Зовнішній вигляд і монтажні розміри

Сценарії застосування

1. Дахові та C&I String PV системи

400 В/230 В, однофазний або трифазний житловий і комерційний дах масиви; монтується всередині розподільної коробки змінного струму, яка знаходиться між ланцюгом інвертор і лічильник для перевантаження, короткого замикання та автоматичний повторне закриття після відновлення напруги мережі.

2. Мережевий інверторний вихід змінного струму

Встановлюється на заводі виробниками інверторів як стандартний пристрій захисту змінного струму на 5-15 кВт однофазні або 10-30 кВт трифазні моделі; Кришки відключаючої здатності 10 кА високий очікуваний струм пошкодження, який спостерігається на розподільному щитку.

3. Щити розподіленого обліку електроенергії

Використовується як основний ізолюючий пристрій/пристрій MCB всередині «блока PV лічильника», який вимагається Державні електромережі / стандарти Південної енергетики Китаю; відключення при зниженні напруги <150 В і відключення від перенапруги >290 В гарантують автоматичне відключення коли сітка дрейфує за межі антиострівного вікна.

4. Car-port & Agrivoltaic Strings

Зовнішні стовпи комбайна, де ручне скидання незручне; 20 000 циклів механічний термін служби та номінальний рівень –25 °C…+60 °C дозволяють не потребувати обслуговування, сезонний операція.

5. Системи зберігання на основі малих батарей

Літій-іонний або LiFePO₄ модифікований; вимикач розмикається на акумуляторі-інверторі перевантаження по струму та повторне замикання, коли BMS сигналізує про нормальну напругу, усуваючи виклики клієнтів.

6. Кіоски для вуличного освітлення та зарядки електромобілів

Живить освітлювальну гілку 32 A/40 A або зарядний пристрій рівня 2 від тієї ж фотоелектричної мережі схема; компактний 1P+N або 3P+N площею 54 мм/90 мм економить дорогоцінний корпус простір.

7. Дистрибуція притулків для ферм і телекомунікацій

Забезпечує захист від низької напруги для насосів з моторним приводом або телекомунікаційних пристроїв випрямлячі, які повинні вимкнутися, коли сільська слабка мережа руйнується автоматично перезапускається, коли лінія відновлюється >85 В.

8. Портативні фотоелектричні установки та орендовані блоки

Оренда генераторів швидкого налаштування для фестивалів або будівельних майданчиків; Plug-and-Play повторне замикання дозволяє уникнути ручного втручання кожного разу, коли мережа або генераторна гикавка.
