Зовнішній ізолятор постійного струму

Зовнішній ізолятор постійного струму SYDSE-32, що поставляється китайським виробником Zhejiang Soutya New Energy LLC, 300–1500 В постійного струму, 32 A неполяризований поворотний перемикач із зазором між контактами 8 мм і поворотним подвійним розривом контакти для швидкого гасіння дуги. Він розроблений для надійного керування ізоляція в коробках фотоелектричних комбайнів, батареях і системах накопичення енергії.

Характеристика

Неполярність
Захист IP66
Коротка дуга
Вогнестійкий матеріал
Поворотний контакт із самоочисною конструкцією

Сценарії застосування

1. Коробки комбайна струн PV

Встановлений між вхідними рядками та шиною постійного струму, ізолятор дає інсталятори видиму точку розриву, що замикається, для безпечного обслуговування рядків або швидке відключення під час несправності.

2. Енергоакумуляційні стелажі акумуляторні

Розміщений на позитивних і негативних ніжках кожного кластера, він дозволяє технікам ізолювати окремі батарейні стійки без відключення всього банку, підтримка гарячої заміни обслуговування та протоколів пожежної безпеки.

3. Контейнерні платформи ESS

Використовується як ручний роз’єднувач постійного струму на зовнішній стіні рами, IP66 корпус стійкий до змивання та пилу, а контактний зазор 8 мм відповідає вимогам Вимоги до ізоляції 1500 В для NEC 690.35 і IEC 60364-5-53.

4. Шафи швидкої зарядки електромобілів

Неполяризована двонаправлена конструкція безпечно перериває 800–1000 В постійного струму зв'язок між модулем зарядного пристрою та акумулятором, що дозволяє аварійну зупинку або заміна модуля без пошкодження дуги.

5. Комерційні інвертори на даху

Поворотну ручку, встановлену безпосередньо під інвертором, можна зафіксувати у положення ВИМК. для блокування/відключення під час заміни інвертора або обслуговування дугового замикання, що позбавляє від необхідності підійматися на комбайн кромки даху коробка.

Технічний параметр

Параметри проводки

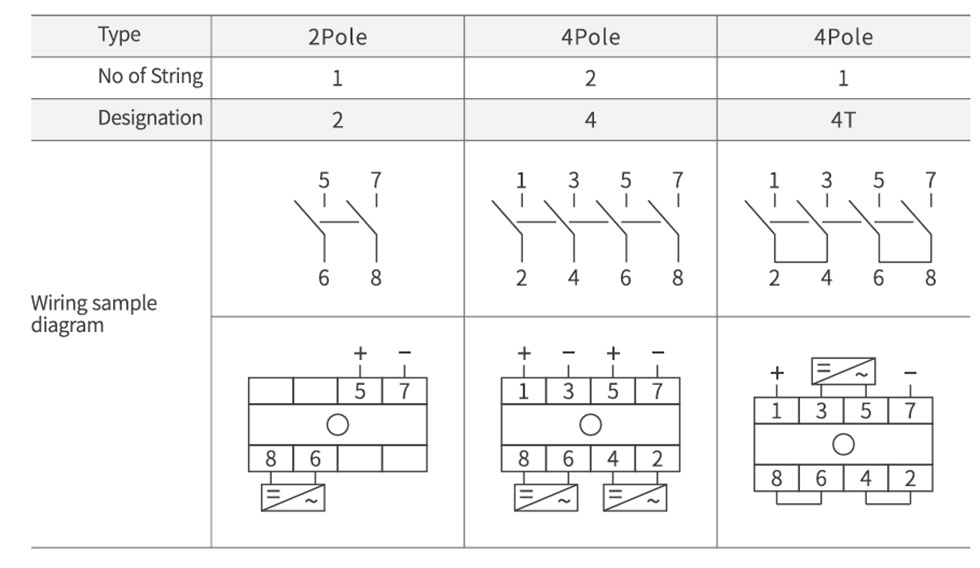

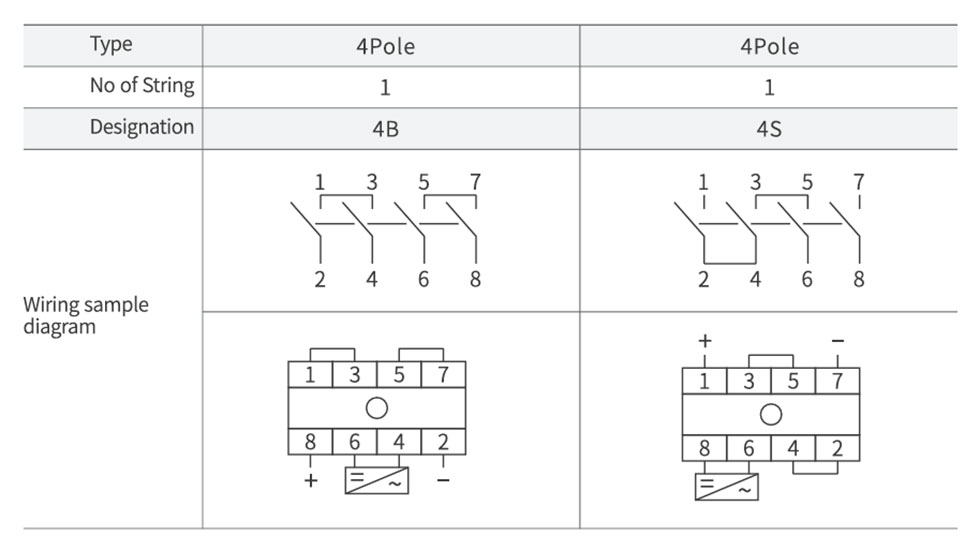

Схема електропроводки

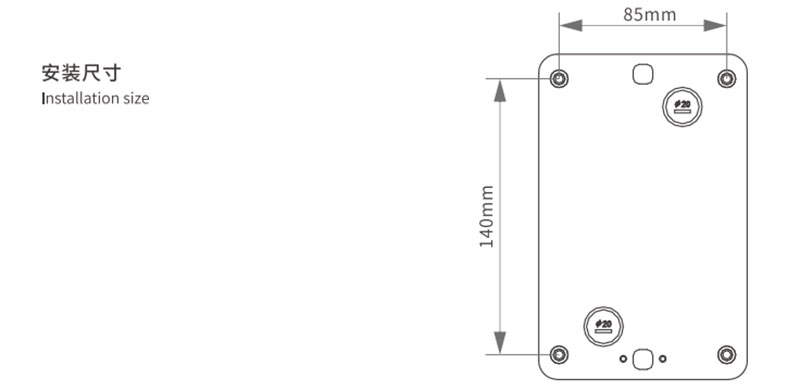

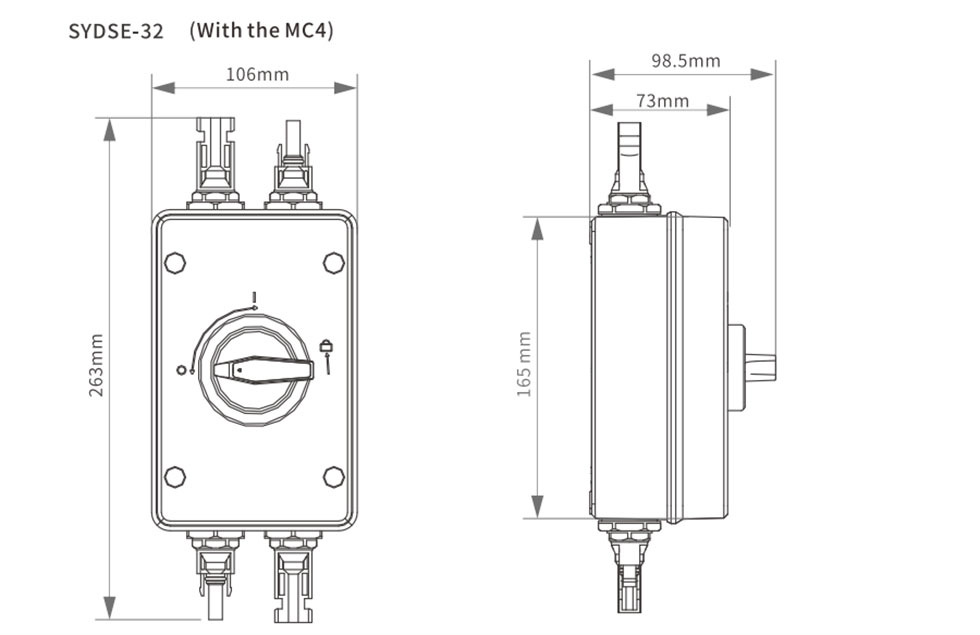

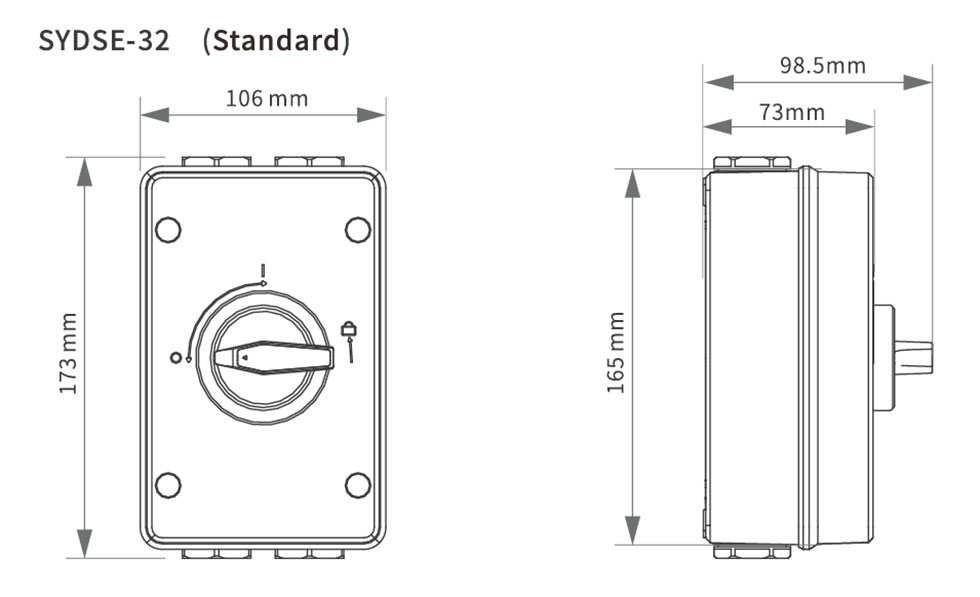

Зовнішній вигляд і монтажні розміри
