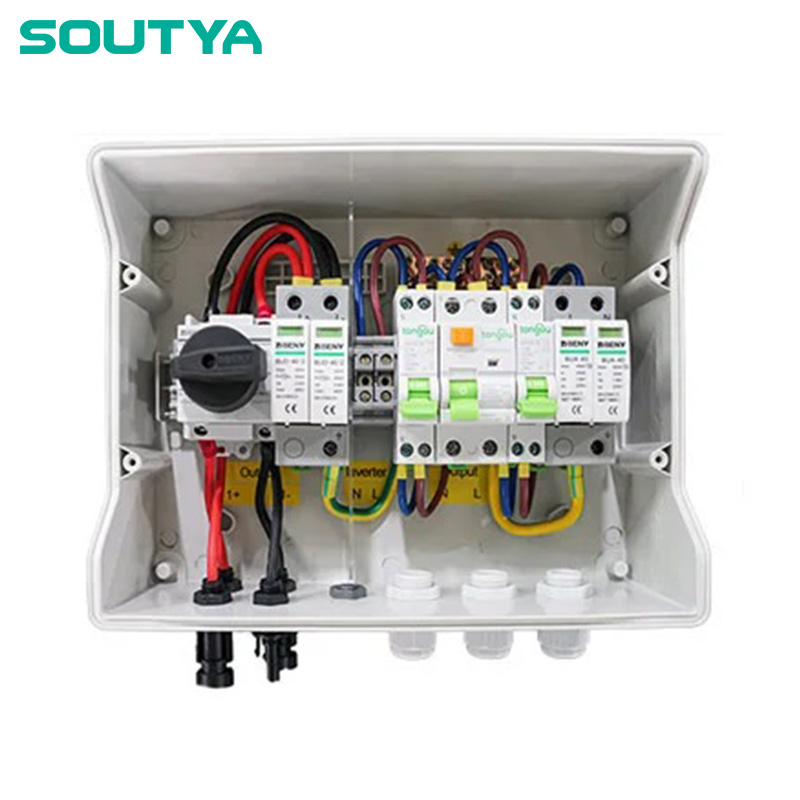

Однофазна комбінована коробка постійного та змінного струму 600 В 1000 В 2 в 2 з промислової коробки

Що таке однофазна комбінована коробка постійного та змінного струму?

Об’єднувальна коробка об’єднує кілька сонячних ліній або джерел живлення в один вихід, спрощуючи підключення та підвищуючи безпеку. Ця модель Soutya обслуговує як постійний струм (від сонячних панелей), так і змінний струм (від інверторів або мережі) в одному корпусі. Він підтримує до 600 В постійного струму та 1000 В змінного струму, має два входи та два виходи, що робить його придатним для малих та середніх сонячних систем або промислових резервних схем.

Пристрій інтегрує пристрої захисту від перенапруги (SPD) для сторін постійного та змінного струму, захист від теплового перевантаження та корпус, що замикається. Типові сфери застосування включають фотоелектричні панелі на даху, комерційні сонячні навіси для автомобілів і автономні гібридні системи, де простір обмежений, а вартість має значення.

Чому варто вибрати модель Soutya 2 In 2 Out?

Багато блоків комбайнів одноцільові (тільки DC) або громіздкі. Цей продукт вирішує три поширені проблеми:

• Обмеження простору:Поєднує захист від постійного та змінного струму в одній коробці, зменшуючи кількість корпусів на 50%.
• Універсальність напруги:Розрахований на 600 В постійного струму та 1000 В змінного струму, охоплюючи більшість житлових і легких комерційних систем.
• Надійність:Виготовлено з промислових матеріалів і перевірено на відповідність стандартам UL/IEC.

Порівняно зі стандартними об’єднувальними блоками постійного струму з окремими корпусами змінного струму, цей пристрій скорочує витрати на встановлення та витрати на матеріали приблизно на 30%. Це також спрощує технічне обслуговування: техніки мають доступ до однієї коробки замість двох.

Технічні особливості

• Конфігурація:2 входи (DC+AC) на 2 виходи, однофазний.
• Номінальна напруга:600 В постійного струму макс., 1000 В змінного струму макс.
• Захист від перенапруги:Вбудовані SPD відповідно до IEC 61643-11 (тип 2 для змінного струму, тип 2 для постійного струму).
• Додаток:IP65, замикається, стійкий до ультрафіолету полікарбонат або метал.
• Сертифікати:Відповідає стандартам IEC 62548 (дизайн фотоелектричної матриці) та UL 1699B (захист постійного струму від дугового замикання, де застосовно).

Ці специфікації забезпечують безпечну роботу на відкритому повітрі та сумісність зі стандартним сонячним обладнанням.

Запитання

Висновок

Однофазна комбінована коробка Soutya DC+AC 600V 1000V 2 In 2 Out Industrial Box пропонує практичне рішення для компактних сонячних установок, які потребують захисту від постійного та змінного струму в одному корпусі. Це зменшує складність монтажу, економить простір і відповідає міжнародним стандартам. Для системних інтеграторів, які прагнуть оптимізувати проекти середньої потужності, ця коробка є надійним і економічно ефективним варіантом.

Список літератури

• IEC 62548:2016 – Фотоелектричні (PV) масиви – Вимоги до проектування.
• IEC 61643-11:2011 – Пристрої захисту від перенапруг низької напруги – Частина 11: УЗП, підключені до систем живлення низької напруги.
• UL 1699B:2018 – Фотоелектричний (PV) захист від дугового замикання постійного струму.
