Пристрій захисту від перенапруг 1000 В постійного струму

Пристрій захисту від перенапруг SYS5-40P 1000 В постійного струму, що постачається китайською компанією виробник Zhejiang Soutya New Energy LLC, 500–1000 В постійного струму, клас T2 SPD з максимальним струмом розряду 40 кА та захистом від напруги ≤3,9 кВ рівень, призначений для фіксації блискавки та комутаційних перенапруг у житлових приміщеннях фотоелектричні мережі на даху, невеликі сонячні станції C&I та домашні акумулятори системи.

Сценарії застосування

1. Житлова PV на даху

Встановлюється на стороні постійного струму одно- або трифазних струнних інверторів потужністю 5–20 кВт, він фіксує індуковані блискавки та перехідні процеси перемикання; захист 3,9 кВ рівень забезпечує ізоляцію струни 600–800 В, тоді як DIN-рейка IP20 корпус поміщається всередині домашнього розподільного щита.

2. Невеликі сонячні електростанції C&I з металевою колодою

У системах 20–60 кВт в струні встановлюється по одному УЗП на дві струни коробка комбайна. Контакти дистанційного сигналу з'єднані паралельно та підключені до порт RS-485 інвертора, надсилаючи тривоги «Збій SPD» на мобільний телефон власника додатки та різання на місці.

3. Домашні гібридні PV-батареї

Між батарейним блоком 48 В/51,2 В і шиною постійного струму 600 В моноблока інвертора, SPD запобігає комутаційним перенапругам, які генеруються акумулятором DC-DC етапи від відображення в фотоелектричні модулі.

4. Громадські зарядні пристрої постійного струму ≤80 кВт

На шині 750 В постійного струму, що живить силові модулі, SPD пригнічує дугу перенапруги, спричинені частими циклами підключення/вимкнення, захищаючи внутрішній SiC MOSFET і датчики Холла.

5. Телекомунікаційна вежа сонячної модернізації

Навантаження –48 В використовує ту саму мережу заземлення, що й фотоелектрична шина 800 В; СДПН зупиняє розповсюдження блискавки вздовж живильних кабелів до електроукриття, ведення ББУ та транспортної техніки в ефірі.

Технічний параметр

Примітка: УЗП категорії T2 в основному використовується в головних вхідних шафах розподільних систем.

Аксесуарний пристрій

Пристрій ізоляції відмов

Пристрій захисту від перенапруг оснащений пристроєм ізоляції від несправностей. При поломці протектора внаслідок перегріву цей пристрій може автоматично відключати його від електромережі, подаючи сигнал індикації. Коли протектор працює нормально, вікно індикатора світиться зеленим кольором; після усунення несправності вікно відображається червоним кольором.

Пристрій дистанційного сигналу тривоги

Протектор може бути виготовлений з виносними сигнальними контактами. Цей пристрій містить набір нормально відкритих і нормально замкнутих контактів. Коли протектор працює нормально, нормально замкнутий контакт спрацьовує. Якщо один або більше модулів захисника виходять з ладу, контакт перемикається з нормально замкнутого на нормально розімкнутий, активуючи нормально відкритий контакт для надсилання сигналу про несправність.

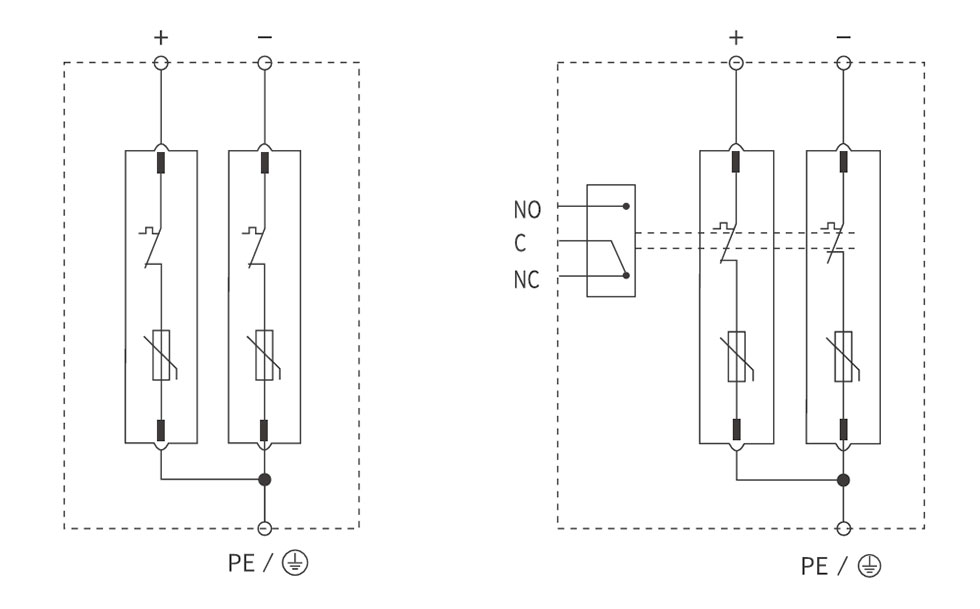

Схема підключення

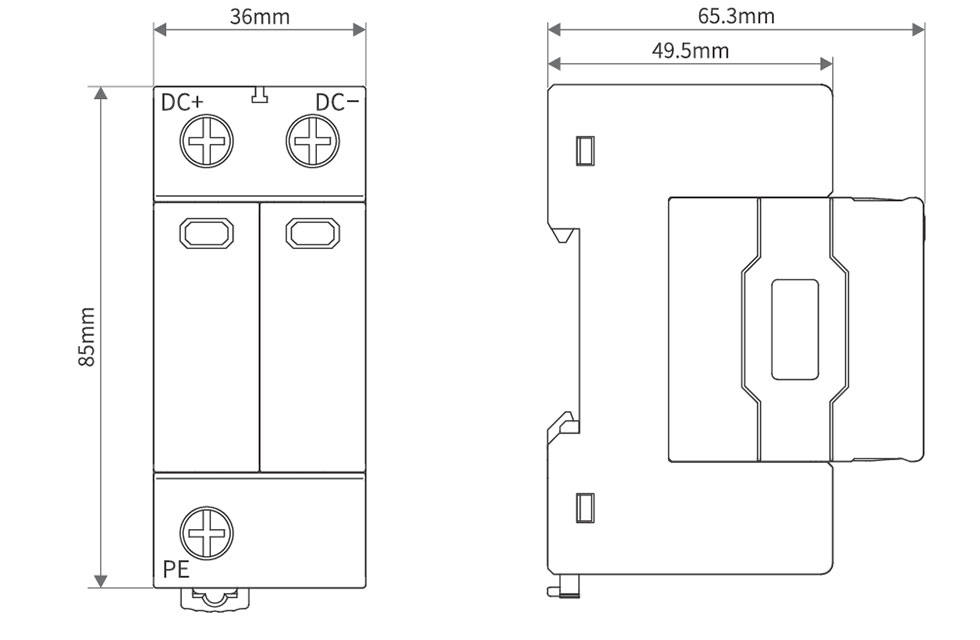

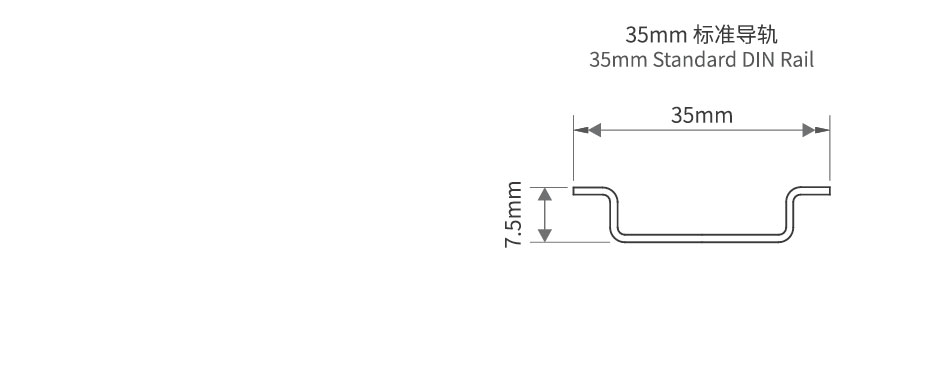

Зовнішній вигляд і монтажні розміри
