Чому рубильник 200-4000 А є критичним вибором для ізоляції потужності під великим струмом

Анотація:Надійна ізоляція має важливе значення для промислового розподілу, зберігання енергії, фотоелектричних систем, генераторних установок та інших сильних електричних застосувань. TheРубильник 200-4000AвідSoutyaпризначений для забезпечення надійного перемикання та ізоляції видимих ​​розривів для систем низької напруги. Завдяки міцній конструкції, конфігураціям леза для різних номінальних значень струму, лудженим провідним компонентам і відповідності стандартам GB/T 14048.3 і IEC/EN 60947-3 рубильник цього типу може підтримувати вимоги до електричної ізоляції, спрощуючи технічне обслуговування та підвищуючи безпеку експлуатації.

Зміст

• Що таке рубильник 200-4000A?
• Чому важлива ізоляція від сильного струму?
• Які ключові характеристики рубильника 200-4000A?
• Які основні характеристики та конфігурації?
• Де можна використовувати рубильник 200-4000A?
• Як вибрати правильний рубильник?
• Як можна підвищити надійність встановлення та обслуговування?
• Часті запитання
• Висновок

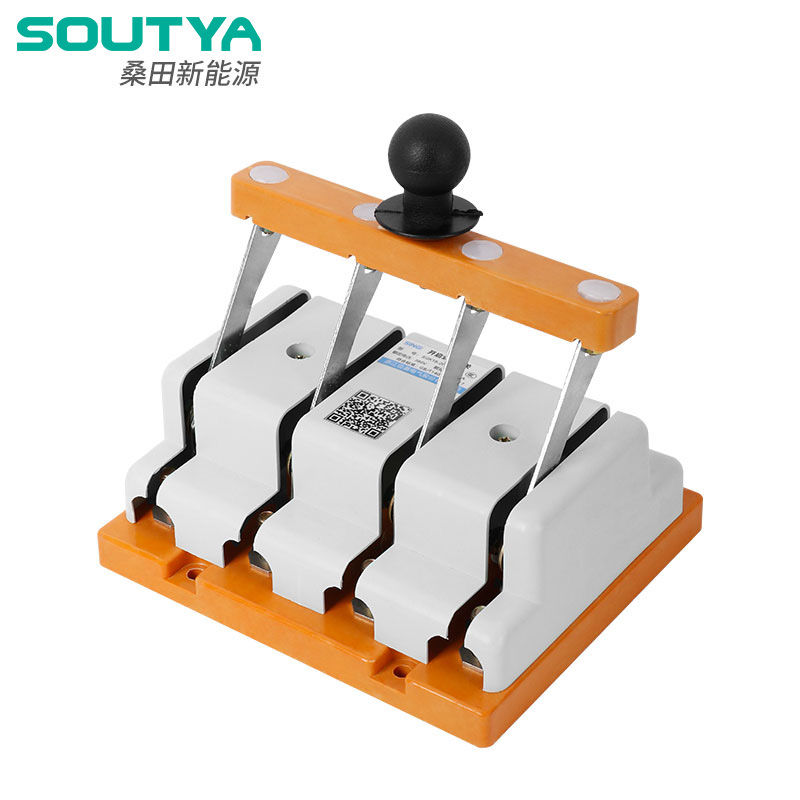

Що таке рубильник 200-4000A?

A Рубильник 200-4000A- сильнострумовий комутаційно-ізоляційний пристрій, призначений для низьковольтних систем розподілу електроенергії. На відміну від звичайного перемикача управління, призначеного в основному для частої роботи, рубильник забезпечує чітке фізичне розділення між струмопровідними компонентами при розмиканні. Ця видима ізоляція може бути особливо цінною під час електричної перевірки, обслуговування, технічного обслуговування та процедур блокування/маркування.

Серія SYK18, що постачається компанією Soutya, охоплює програми з високим струмом і розроблена для використання в розподільних коробках, панелях керування, головних роз’єднувальних позиціях, системах накопичення енергії, фотоелектричному обладнанні, шинних секціях і установках, пов’язаних з генераторами. Опубліковані виробником специфікації визначають GB/T 14048.3 і IEC/EN 60947-3 як відповідні стандарти.

Для відділів закупівель ключовою цінністю цього продукту є не просто його високий поточний рейтинг. Перемикач поєднує в собі струмопровідну здатність із простою механічною конструкцією та видимою ізоляцією розриву, що робить його придатним для застосувань, де обслуговуючому персоналу потрібна чітко ідентифікована точка ізоляції.

Чому важлива ізоляція від сильного струму?

Оскільки електричні системи стають більшими, наслідки неправильної процедури ізоляції також стають серйознішими. Промислові об’єкти, системи накопичення енергії від батарей, фотоелектричні установки та генераторні системи можуть мати значні робочі струми. Правильно підібраний ізоляційний пристрій допомагає встановити контрольовану точку розділення перед початком робіт з технічного обслуговування.

Сильнострумовий рубильник може надати кілька практичних переваг:

• Чітка ізоляція:Фізичне положення леза забезпечує легко впізнаваний відкритий стан.
• Технічна підтримка:Спеціальна точка відключення може спростити заплановані процедури обслуговування.
• Сумісність із сильним струмом:Моделі можна вибрати відповідно до поточних вимог установки.
• Механічна простота:Базовий робочий механізм може зменшити залежність від складних електронних систем керування.
• Системна інтеграція:Рубильники можна встановлювати в розподільні шафи, шинні системи, обладнання ESS і генератори.

Наприклад, Soutya описує застосування в шафах накопичення енергії 0,4 кВ, де вимикач можна встановити після головного вимикача, щоб створити видимий ізоляційний проміжок після відключення PCS.

Які ключові характеристики рубильника 200-4000A?

Продуктивність сильнострумного рубильника залежить не тільки від номінальної сили струму. Структура контакту, тиск, провідні матеріали, механічна конфігурація та умови встановлення впливають на довгострокову надійність.

1. Різні конфігурації лез

Відповідно до інформації про продукт Soutya, версії 200A та 400A використовують одинарні леза, тоді як версії 600A, 1000A та 1500A використовують подвійні леза. Ця конфігурація дозволяє адаптувати провідну структуру до різних рівнів струму та механічних вимог.

2. Посилений контактний тиск

Листові пружини встановлені з обох боків лез, щоб підтримувати контактний тиск. Стабільний контактний тиск важливий, оскільки поганий контакт може збільшити опір, виробити тепло та знизити електричну надійність.

3. Провідні компоненти, покриті оловом

Леза, сполучні пластини та контакти луджені. Ця обробка поверхні призначена для покращення захисту поверхні та контактних характеристик дротяних з’єднань, що особливо важливо у складних електричних середовищах.

4. Ізоляція видимого розриву

Однією з найбільш практичних переваг рубильника є можливість візуального підтвердження того, що провідний шлях був розділений. Ця функція особливо корисна, коли обслуговуючому персоналу потрібна очевидна фізична ознака ізоляції.

5. Гнучкість конструкції під великим струмом

Для великих установок номінальний струм може доходити до тисяч ампер. Це робить категорію продукту актуальною для високопродуктивних шинних систем, великого обладнання для накопичення енергії, комунальної інфраструктури та генераторів.

Які основні характеристики та конфігурації?

При оцінці aРубильник 200-4000A, покупцям слід порівнювати електричні показники, розташування лез, передбачуване застосування, положення встановлення та відповідні стандарти, а не вибирати модель виключно на основі максимального значення струму.

Оскільки опублікована сторінка продукту не містить усіх детальних електричних параметрів для кожного номінального струму до 4000 А, покупці повинні запросити точну технічну таблицю для необхідного струму, напруги, розташування полюсів, методу встановлення та застосування перед розміщенням виробничого замовлення.

Де можна використовувати рубильник 200-4000A?

Широкий діапазон струму робить цей тип вимикача придатним для багатьох електричних застосувань із сильним струмом. Soutya конкретно визначає кілька типових сценаріїв.

Промислові системи зберігання енергії

У промислових шафах ESS рубильник може служити видимою точкою ізоляції розриву після головного вимикача. Це дозволяє технікам під час технічного обслуговування встановити чітко ідентифіковану точку розділення.

Ізоляція секції шини низької напруги

Версії з великим струмом, такі як 2000A, 2500A та 3150A, можна використовувати для ізоляції шин. Soutya описує ці конфігурації як придатні для низьковольтних систем шин, де важлива механічна ізоляція.

Застосування PV Combiner Box

Індивідуальні конфігурації можна використовувати для ізоляції постійного струму в фотоелектричних системах. Однак при використанні в фотоелектричному середовищі перемикач слід вибирати спеціально для системної напруги, вимог до комутації постійного струму, характеристик дуги та відповідних стандартів.

Ізоляція генератора та мережі

Рубильники також можна розташувати перед обладнанням автоматичного перемикача в генераторах. Точка фізичної ізоляції може допомогти запобігти ненавмисній зворотній подачі під час операцій з технічного обслуговування. Soutya визначає конфігурацію 3150A для генераторних систем як приклад застосування.

Як вибрати правильний рубильник?

Для команд інженерів і закупівель вибір правильної моделі потребує оцінки на рівні системи. Зверніть увагу на такі фактори:

1. Номінальний струм:Визначте тривалий робочий струм і необхідний розрахунковий запас.
2. Застосування змінного або постійного струму:Перевірте, чи підходить обрана конфігурація для запланованого типу струму та напруги.
3. Номінальна напруга:Перевірте сумісність із фактичною напругою системи.
4. Вимоги до стійкості до короткого замикання:Оцініть очікуваний струм пошкодження та необхідну тривалість витримки.
5. Конфігурація леза:Перевірте, чи підходить розташування з одним або двома лезами.
6. Монтажні розміри:Перевірте простір у шафі, розташування шин, клеми та робочий доступ.
7. Метод роботи:Враховуйте розташування ручки, передню роботу, блокування та вимоги до блокування/маркування.
8. Стандарти та сертифікація:Підтвердьте відповідність стандартам, які вимагаються ринком призначення та проектом.

Також важливо відрізняти рубильник від автоматичного вимикача. Рубильник в основному вибирається для функцій перемикання та ізоляції, і його не слід автоматично розглядати як заміну захисту від перевантаження по струму або короткого замикання. Розробники систем повинні узгоджувати його з відповідними захисними пристроями на вході та внизу.

Як можна підвищити надійність встановлення та обслуговування?

Навіть міцний рубильник може погано працювати, якщо його неправильно встановити або обслуговувати неналежним чином. Інженери-електрики та бригади з технічного обслуговування повинні дотримуватися інструкцій виробника щодо встановлення та відповідних правил електробезпеки.

• Перевірте, чи рейтинг комутатора відповідає фактичним системним вимогам.
• Переконайтеся, що всі з’єднання належним чином затягнуті відповідно до вимог виробника.
• Періодично перевіряйте контактні поверхні на предмет забруднення, окислення, перегріву або ненормального зносу.
• Переконайтеся, що робочий механізм рухається плавно без надмірного опору.
• Дотримуйтеся достатньої відстані та запобігайте випадковому контакту з компонентами, що знаходяться під напругою.
• Використовуйте відповідні процедури блокування/маркування під час технічного обслуговування.
• Ніколи не використовуйте вимикач поза його вказаними електричними характеристиками або умовами застосування.

Для критично важливих установок періодичні перевірки повинні бути включені в програму профілактичного обслуговування на місці. Будь-яке аномальне підвищення температури, зміна кольору, пошкодження ізоляції, слабке з’єднання або механічна деформація повинні бути досліджені кваліфікованим персоналом.

Часті запитання

Які номінальні значення струму доступні для рубильника 200-4000A?

Серія продуктів охоплює широкий діапазон 200-4000A. На опублікованій сторінці конкретно визначено конфігурації з одним лезом для 200A та 400A та конфігурації з двома лезами для 600A, 1000A та 1500A. Для вищих вимог до струму покупці повинні підтвердити точну модель і конфігурацію у виробника.

Яким стандартам відповідає рубильник SYK18?

Soutya заявляє, що серія SYK18 розроблена відповідно до GB/T 14048.3 та IEC/EN 60947-3. Специфічні для проекту вимоги сертифікації та відповідності мають бути підтверджені перед закупівлею.

Чи може рубильник замінити автоматичний вимикач?

Не взагалі. Рубильник в основному призначений для комутації та ізоляції. Автоматичні вимикачі забезпечують такі захисні функції, як переривання умов перевантаження та короткого замикання. Два пристрої можуть працювати разом як частина узгодженої системи електричного захисту.

Де зазвичай встановлюють сильнострумовий рубильник?

Типові області застосування включають промислові шафи ESS, секції шин низької напруги, фотоелектричне обладнання, розподільні коробки, панелі керування, генераторні системи та основні позиції відключення.

Що я повинен підтвердити перед покупкою рубильника 200-4000A?

Перевірте номінальний струм, робочу напругу, застосування змінного/постійного струму, розташування полюсів, вимоги до стійкості до короткого замикання, монтажні розміри, спосіб підключення, робочий механізм, стандарти та будь-які вимоги щодо сертифікації для конкретного проекту.

Висновок

TheРубильник 200-4000Aє практичним рішенням для сильнострумової комутації та видимої електричної ізоляції, де важливі надійна механічна робота та чітке розділення технічного обслуговування. Серія SYK18 від компанії Soutya поєднує численні конфігурації струму, контактний тиск листової пружини, луджені провідні компоненти та застосування, що охоплюють промислові ESS, фотоелектричні системи, секції шин низької напруги та генераторні установки. Для інженерів і спеціалістів із закупівель вибір правильної моделі завжди повинен починатися з фактичних електричних параметрів і вимог безпеки проекту.

Якщо ви шукаєте надійне рішення ізоляції сильного струму для промислового, комерційного, PV, ESS або генераторного проекту,зв'яжіться з намищоб обговорити необхідний номінальний струм, напругу, конфігурацію, умови застосування та технічні характеристики. Soutya може допомогти вам оцінити відповідне рішення рубильника для вашої електричної системи та надати професійну підтримку для ваших вимог до закупівель.
