Пристрій захисту від перенапруг напругою 1500 В постійного струму

Пристрій захисту від перенапруг SYS5-40P 1500 В постійного струму, що поставляється китайською компанією виробник Zhejiang Soutya New Energy LLC, 500–1500 В постійного струму, клас T2 SPD з максимальним струмом розряду 40 кА та захистом від напруги ≤5,2 кВ рівня, оснащений безвідмовним тепловим роз’єднанням і дистанційним перемиканням сигнальний контакт для інтеграції SCADA, розроблений для стійкості до перенапруги фотоелектричні масиви загального користування, BESS у контейнерах і заряджання електромобілів високої потужності інфраструктура.

Сценарії застосування

1. Сонячні електростанції напругою 1500 В

Всередині шафи постійного струму інверторних станцій 3,3 МВт, один SPD на вхід MPPT захищає від прямих і непрямих блискавок. Рівень захисту 5,2 кВ відповідає координації ізоляції 6 кВ, тоді як вихід дистанційного контакту живить заводська SCADA для централізованого моніторингу перенапруг.

2. Контейнерний BESS (2–5 МВт·год)

На кластерній шині батареї 1200–1500 В SPD встановлено на рейці поруч запобіжники; його тепловий роз'єднувальний сухий контакт підключений до PCS ланцюг аварійної зупинки, миттєво блокуючий перетворювач, якщо SPD виходить з ладу і запобігання поширенню дуги.

Надшвидкісні зарядні концентратори 3,1500 В ≥360 кВт

І шина випрямної шафи 1500 В, і вантажівка для заміни акумуляторів 1000 В ланцюга паралельно з SPDs, обмежуючи 2 кВ/мкс крутий фронт стрибків від високопотужні контактори та захисні модулі IGBT на 1700 В.

4.Системи трекерів Agro-PV в гірській місцевості

Фідери трекерного двигуна (1000 В) довго працюють разом із струнами 1500 В відстані; УЗПД, встановлений у розподільній коробці трекера, запобігає наведеному стрибки від зв'язку в струнах і уникають PID і об'єднувача пробою ізоляції.

5. Офшорні фотоелектричні платформи

У верхній панелі збору 1500 В постійного струму клеми з нікельованої міді з антисольовим покриттям. Дистанційний сигнал перетворюється через волоконно-оптичне з’єднання з береговим центром управління, що дозволяє в режимі реального часу відстежувати стан стрибків напруги моніторинг 40 км від берега.

Технічний параметр

Примітка: SPD категорії T2 в основному використовується в головних вхідних шафах системи розподілу.

Аксесуарний пристрій

Пристрій ізоляції відмов

Пристрій захисту від перенапруг оснащений пристроєм ізоляції від несправностей. При поломці протектора через перегрів цей пристрій може автоматично відключає його від електромережі, забезпечуючи сигнал індикації. Коли протектор працює нормально, індикатор вікно зелене; після усунення несправності вікно відображається червоним кольором.

Пристрій дистанційного сигналу тривоги

Протектор може бути виготовлений з виносними сигнальними контактами. Цей пристрій містить набір нормально відкритих і нормально замкнутих контактів. Коли протектор працює нормально, нормально замкнутий контакт включений. При виході з ладу одного або декількох модулів протектора контакт перемикається нормально закритий на нормально відкритий, активуючи нормально відкритий контакт до подати сигнал про несправність.

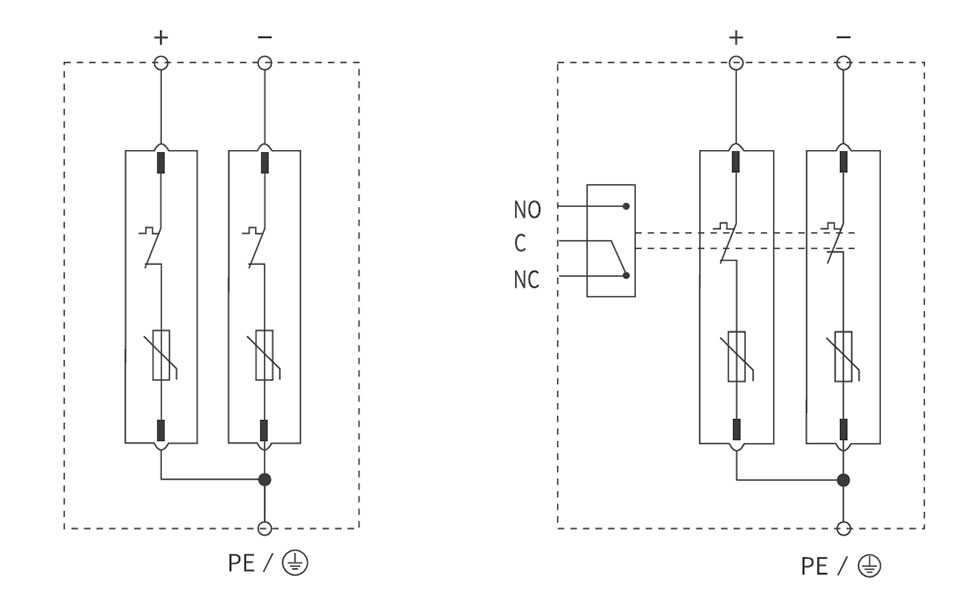

Схема підключення

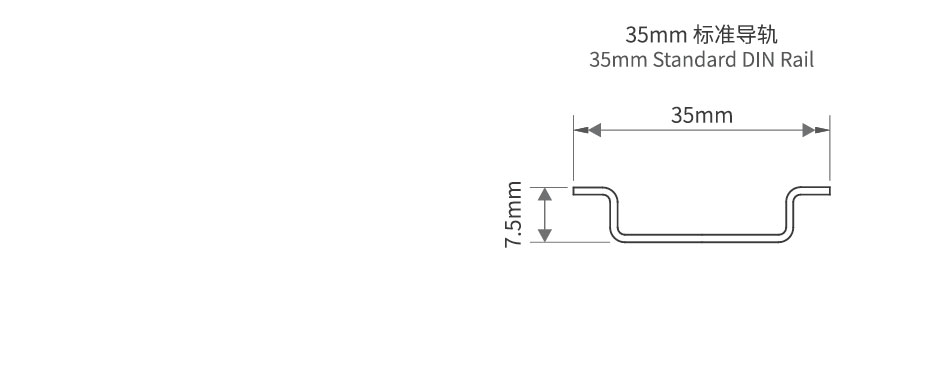

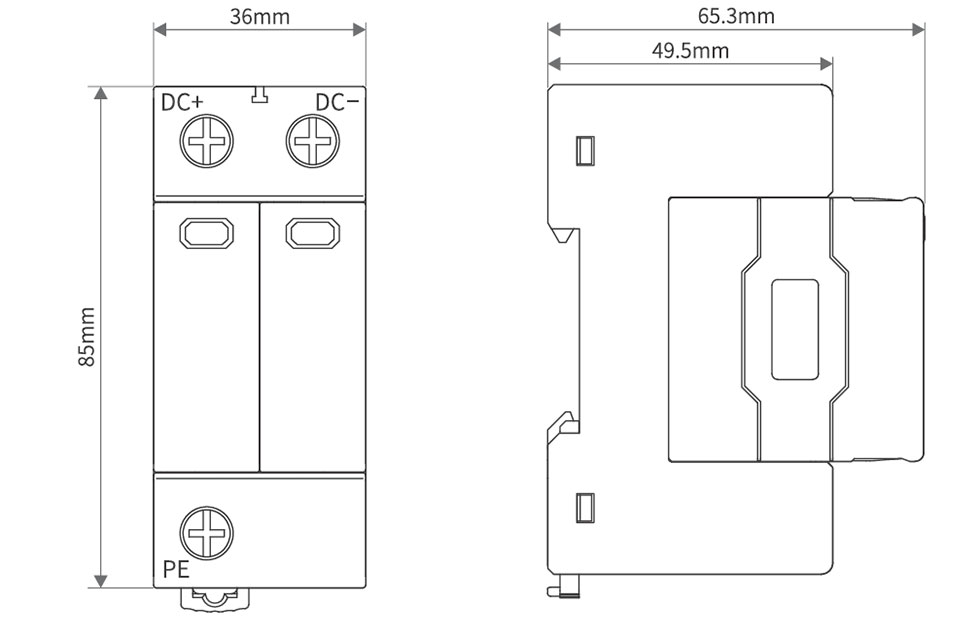

Зовнішній вигляд і монтажні розміри
