Тримач запобіжника DC 1000 В

Тримач запобіжника SYF5-DC 1000 В від Soutya пропонує надійний захист із сертифікацією CE. Зв’яжіться з нами сьогодні, щоб отримати конкурентоспроможну пропозицію! Поставляється китайським виробником Zhejiang Soutya New Energy LLC, забезпечує захист 1000 В постійного струму, 2–32 A з відключаючою здатністю 20 кА для сонячної об’єднувальної коробки.
Ключові характеристики
Світлова індикація, чітко знати стан дроту запобіжника.
Відкрийте ручку, її можна потягнути вгору, легше замінити дріт запобіжника.
Заклепка плюс ультразвукова зварка міцніше, проводка не розколюється.
Застосування в коробці фотоелектричного комбайна.

Надіслати запит

Опис продукту

Тримач запобіжника SYF5-3DC 1000 В від Soutya забезпечує надійний захист із сертифікацією CE. Зв’яжіться з нами сьогодні, щоб отримати конкурентоспроможну пропозицію! від китайського виробника Zhejiang Soutya New Energy LLC це пристрій відключення 1000 В постійного струму, 2–32 А, 20 кА для житлових фотоелектричних установок потужністю 3–15 кВт. комбайн-коробка .

Характеристика

Корпус запобіжника серії SYF5 виготовлений з матеріалу PA66 з високою температурою плавлення безпечніше і надійніше.
Плавкий сердечник являє собою розплав зі змінним поперечним перерізом, виготовлений із чистого листового срібла інкапсульовані в плавильну трубку з високоміцної порцеляни. Плавлення трубка заповнюється хімічно обробленим кварцовим піском високої чистоти і спец обробляли хімікати як засоби гасіння дуги. Два кінці розплаву є міцно з’єднані з торцевими кришками за допомогою точкового зварювання.

Сценарії застосування

1. Житлова PV на даху (3–15 кВт)

Підходить для коробок 1000 В постійного струму для однофазних 5–10 кВт або трифазних 10–15 кВт системи; Плавкі вставки 10,3 × 38 мм відповідають звичайним запобіжникам на 6–25 А.

2. Невеликий навіс для автомобіля та балкон із сонячними комплектами

Номінальна напруга 1000 В охоплює 2–4 рядки модулів по 450 Вт; економить компактний ізолятор 1P простір у пластикових корпусах IP65, встановлених під модулями.

3. Побутові гібридні інверторно-акумуляторні схеми

Ізолює батареї 48 В/51,2 В, посилені до внутрішньої шини постійного струму 600–800 В гібридні установки 5–10 кВт; Розрив 20 кА обробляє короткі замикання батареї.

4. Побутові зарядні пристрої змінного струму для електромобілів (7–11 кВт)

Коли зарядні пристрої використовують внутрішню шину PFC 800 В постійного струму, SYF5-32P забезпечує обслуговування ізоляції перед конденсатором ланцюга постійного струму.

5. Освітлення постійного струму низької потужності / садові мікромережі

Захищає 380 В/750 В пост. Корпус PA66 витримує зовнішні температури від -40 °C до +90 °C.

Технічний параметр

Модель	SYF5-32P
Кількість полюсів	1P
Відповідно до стандарту	IEC60269-1 IEC60269-6


Номінальна робоча напруга Ue VDC	1000В постійного струму
Номінальний струм в А	2-32А
Розривна здатність кА	20 кА
Рівень захисту	IP20
Електропроводка, мм²	1-10 мм²
Діапазон робочих температур	-40℃~+90℃

Висота	≤2000м
Відносна вологість	+20℃, ≤90% +30 ℃, ≤80% +40 ℃, ≤70%

Середовище встановлення	Відсутність значної вібрації та ударів

Категорія встановлення	III клас

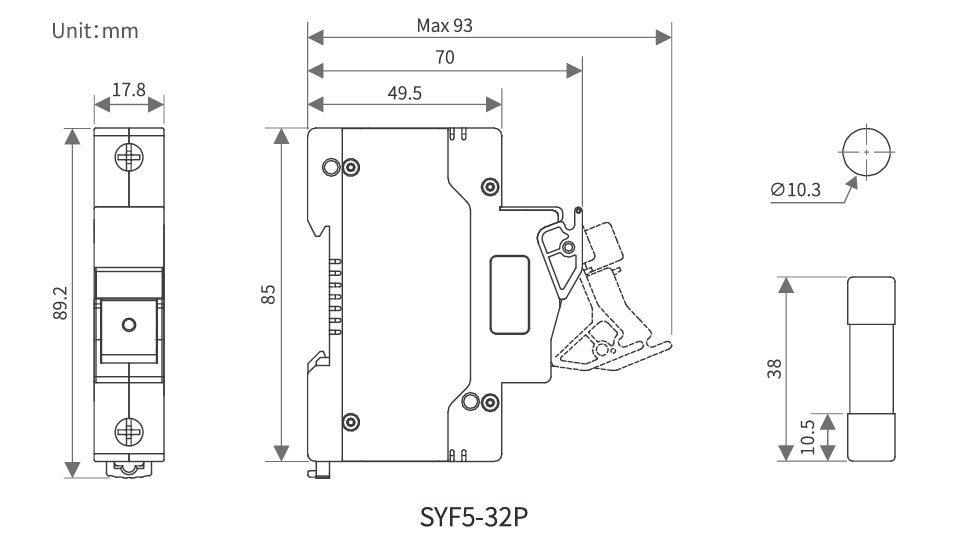

Зовнішній вигляд і монтажні розміри

DC 1000V Fuse Holder

Схема підключення постійного струму

DC 1000V Fuse Holder

Розмір сердечника запобіжника (мм)	Номінальний струм (A)	Номінальна напруга (В)	Втрата потужності		Інтеграл Джоуля
			Втрата потужності		Інтеграл Джоуля
			0,7 дюйма (Вт)	1,01n (Вт)	Дуговий передній інтеграл джоуля P't(A²s)	Загальний інтеграл плавлення в джоулях I²t(A²s)
			0,7 дюйма (Вт)	1,01n (Вт)	Дуговий передній інтеграл джоуля P't(A²s)	Загальний інтеграл плавлення в джоулях I²t(A²s)
10,3х38	2	1000	0.8	1.72	2	3.3
10,3х38	3	1000	0.96	1.77	3	11
10,3х38	4	1000	1.1	1.86	5	27
10,3х38	5	1000	1.15	1.95	7	46
10,3х38	6	1000	1.24	2.08	12	89
10,3х38	8	1000	1.32	2.25	7	31
10,3х38	10	1000	1.41	2.39	9	68
10,3х38	12	1000	1.49	2.64	17	136
10,3х38	15	1000	1.54	2.91	28	215
10,3х38	16	1000	1.58	2.97	32	255
10,3х38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3х38	30	1000	2.35	4.41	106	821
10,3х38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
