Тримач запобіжника DC 1500 В

Тримач запобіжника постійного струму SYF5-50P 1500 В, що постачається китайським виробником Zhejiang Soutya New Energy LLC, є спеціальним пристроєм захисту від перевантаження по струму, який зазвичай встановлюється в коробках струнних комбайнів великих комерційних дахів, сільськогосподарських теплиць або наземних фотоелектричних установок середнього масштабу з номінальною потужністю 30–50 кВт і вище.
Ключові характеристики
Світлова індикація, чітко знати стан дроту запобіжника.
Відкрийте ручку, її можна потягнути вгору, легше замінити дріт запобіжника.
Заклепка плюс ультразвукова зварка міцніше, проводка не розколюється.
Застосування в коробці фотоелектричного комбайна.

Надіслати запит

Опис продукту

SYF5-50P DC 1500V Тримач запобіжника, 50 A фотоелектричний захисний держатель Поставляється китайським виробником Zhejiang Soutya New Energy LLC – це a панельний захисний блок, виготовлений із стійкого до ультрафіолету полікарбонату корпус і герметичність IP65 для тривалої роботи поза приміщенням. The тримач фіксує запобіжний елемент gPV 10 × 38 мм (загалом 2,2 × 13,2 см) і забезпечує усунення відключаючої здатності 25 кА з видимим розривом безпека індикації та технічного обслуговування, при заводській проводці плюс, мінус і заземлення PE забезпечують безперервність заземлення. Розроблено для одно- або багатострунних фотоелектричних підматриць, він забезпечує істотну перевантаження по струму ізоляція та зрівнювання потенціалів.

Технічний параметр

Модель	SYF5-50P
Кількість полюсів	1P
Відповідно до стандарту	IEC60269
Номінальна робоча напруга Ue V DC	1500В постійного струму
Номінальний струм в А	2-50А
Розривна здатність кА	20 кА/25 кА
Рівень захисту	IP20
Електропроводка мм²	1-16 мм²
Діапазон робочих температур	-50℃~+90℃
Висота	≤2000м
Відносна вологість	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Середовище встановлення	Відсутність значної вібрації та ударів
Категорія встановлення	III клас

Сценарії застосування

1. Утилітарні фотоелектричні комбайнери

1 500 В постійного струму струни модулів 182/210 мм до 50 А; Плавкі вставки 10,3 × 85 мм допускати 28–40 А на струну, скорочуючи кількість коробок у блоках 2,5 МВт.

2. Великі комерційні / промислові дахи ≥ 30 кВт

Трифазні інвертори 50–110 кВт із 1300–1500 В MPPT мають переваги від 25 кА розривна здатність і контактний зазор 1 мм для надійного гасіння дуги.

3. Контейнерні акумуляторні системи накопичення енергії (BESS)

1 акумуляторна стійка 200–1 500 В постійного струму до 2,5 МВт·год; Рейтинг 50 захищає кожну стійку тоді як Icu на 25 кА справляється із струмом короткого замикання від повної батареї.

Станції швидкої зарядки постійного струму потужністю 4,150 кВт–400 кВт

Захищає шину постійного струму 1000–1500 В між випрямним блоком і дозатором; ізолятор запобіжника дозволяє безпечно знімати під час обслуговування без вимикання вниз весь банк зарядних пристроїв.

5. PV + зберігання EV зарядні центри

Подвійне використання на тій самій шині 1500 В: один ізолятор запобіжника на вхідний ряд PV та інший на акумуляторну стійку, що спрощує запасні частини та логістику.

6. Пустельні або плавучі фотоелектричні установки

Робочий діапазон від -50 °C до +90 °C і IP20 стійкість до контактів суворе зовнішнє середовище або середовище з високою вологістю; 85 мм запобіжник дає вище Я не пропускаю довгі кабелі.

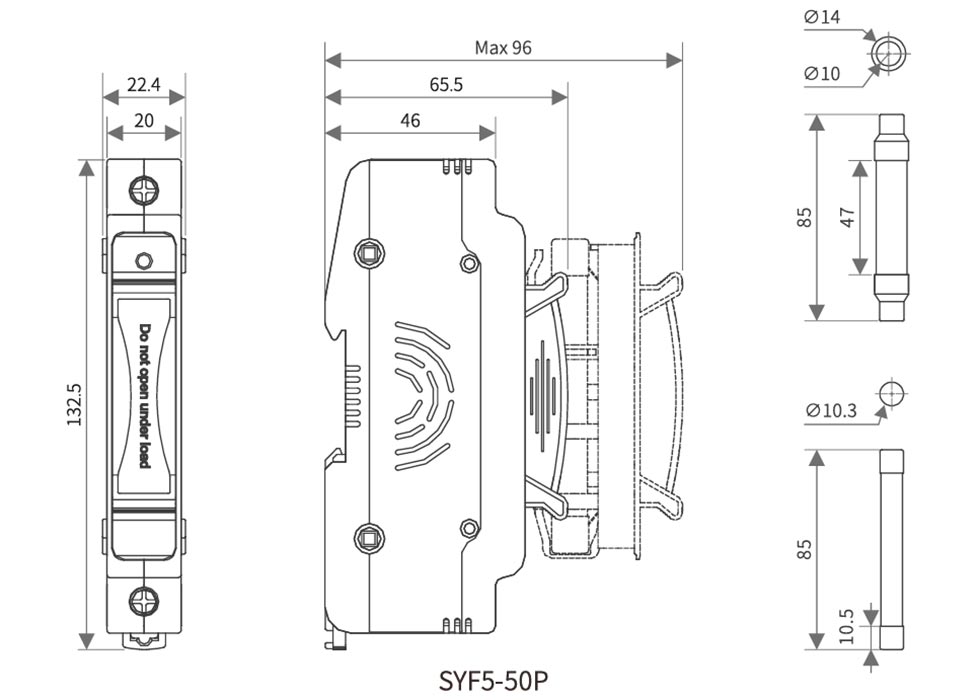

Зовнішній вигляд і монтажні розміри

DC 1500V Fuse Holder

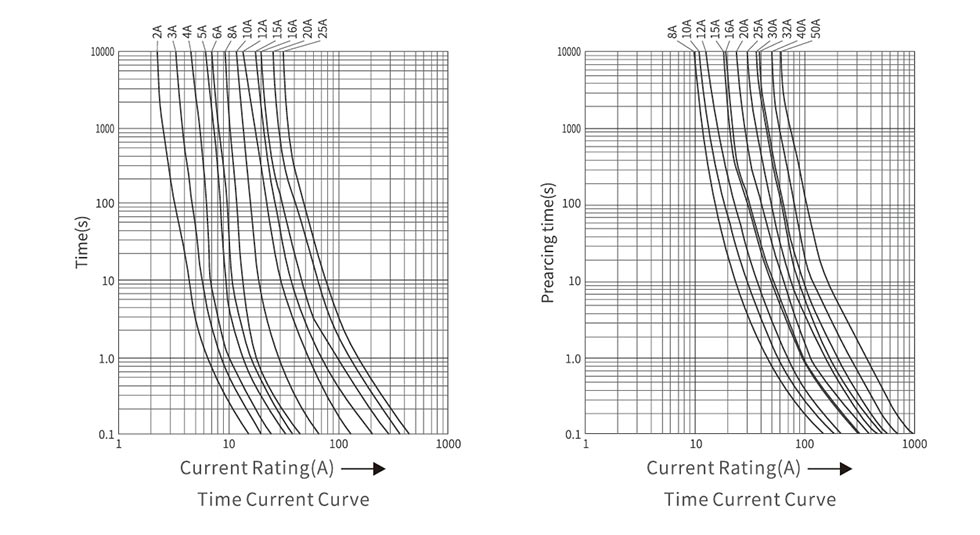

Схема підключення постійного струму

DC 1500V Fuse Holder

Розмір сердечника запобіжника (мм)	Номінальний струм (A)	Номінальна напруга (В)	Втрата потужності		Інтеграл Джоуля
			Втрата потужності		Інтеграл Джоуля
			0,7 дюйма (Вт)	1,01n (Вт)	Дуговий передній інтеграл джоуля P't(A²s)	Загальний інтеграл плавлення в джоулях I²t(A²s)
			0,7 дюйма (Вт)	1,01n (Вт)	Дуговий передній інтеграл джоуля P't(A²s)	Загальний інтеграл плавлення в джоулях I²t(A²s)
10,3х38	2	1000	0.8	1.72	2	3.3
10,3х38	3	1000	0.96	1.77	3	11
10,3х38	4	1000	1.1	1.86	5	27
10,3х38	5	1000	1.15	1.95	7	46
10,3х38	6	1000	1.24	2.08	12	89
10,3х38	8	1000	1.32	2.25	7	31
10,3х38	10	1000	1.41	2.39	9	68
10,3х38	12	1000	1.49	2.64	17	136
10,3х38	15	1000	1.54	2.91	28	215
10,3х38	16	1000	1.58	2.97	32	255
10,3х38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3х38	30	1000	2.35	4.41	106	821
10,3х38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
