Мініатюрний автоматичний вимикач постійного струму

Мініатюрний автоматичний вимикач постійного струму SYB5-80, що поставляється китайським виробником Zhejiang Soutya New Energy LLC, забезпечує захист ланцюгів змінного струму 230/400 В і постійного струму 300~1200 В.
Ключові характеристики
▶ Загальний для змінного та постійного струму (AC230/400V、DC300~1200V)
▶ Відсутність позитивної чи негативної полярності, двонаправлений захист, легше встановити.
▶ Коротка дуга, що розривається, підвищує рівень безпеки.

Надіслати запит

Опис продукту

Мініатюрний автоматичний вимикач постійного струму SYB5-80, що поставляється китайською компанією виробник Zhejiang Soutya New Energy LLC, це 300–1200 В постійного струму та 230/400 V AC двонаправлений і неполяризований мініатюрний вимикач, з 10 KA AC / 6KA відключаюча здатність постійного струму, призначена для захисту від високої напруги в PV систем, акумуляторних систем накопичення енергії (BESS) і електромобілів зарядне обладнання.

Характеристика

Захист від короткого замикання, захист від перевантаження
Гранична відключаюча здатність: 10 KA AC / 6KA DC
Неполярний, двонаправлений захист
Коротка дуга
Вогнестійкий матеріал

Сценарії застосування

1. Житлові та комерційні фотоелектричні коробки

Захищає входи рядків 300–1200 В постійного струму та виходи інвертора 230 В/400 В змінного струму; однополюсна ширина подвоює щільність у малих корпусах.

2.Гібридні інвертори PV-батареї

Двонаправлений неполяризований вимикач на ручках шини акумулятора 300–1200 В постійного струму струм заряду та розряду без перемонтажу.

3.Малі зарядні пристрої постійного струму для електромобілів (≤ 20 кВт)

захист вихідної шини 600–1200 В постійного струму; Розрив 6 кА усуває замикання дуги під час події плагіна/виходу.

4. Стійки постійного струму для телекомунікацій та центрів обробки даних

Комбінації полюсів захищають 48 В/240 В/380 В сервер або гілки ДБЖ до 1200 В постійного струму; Кріплення на DIN-рейку економить місце в шафі.

5.Мікромережі постійного струму низької напруги

Розподілення постійного струму 380–1200 В для світлодіодного освітлення, вентиляторів або насосів; Криві B/C/D відповідати різноманітним характеристикам навантаження.

6. Суворі або високогірні ділянки

від −30 °C до +70 °C, без зниження номінальних характеристик до 2000 м, підходить для корпусів IP66 для навіси для автомобілів, агроелектричні та дахові установки.

Технічний параметр

Модель		SGB5-80

поляк		1P	2P	3P	4P
Номінальна робоча напруга Ue		230 В змінного струму	400 В змінного струму	400 В змінного струму	400 В змінного струму
		300 В постійного струму	600 В постійного струму	900 В постійного струму	120В постійного струму
Максимальний струм кадру		80А
Номінальний струм в		6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А
Номінальна напруга ізоляції Ui		690 В змінного струму
		600 В постійного струму 900 В постійного струму 1200 В постійного струму
Номінальна імпульсна витримувана напруга Uimp		8кВ

Характеристики відключення		B/C/D
Тип відключення		Термомагнітні
Ics Оперативна відключаюча здатність lcs		7,5 кА (змінний струм) 6 кА (постійний струм)
Icu Гранична відключаюча здатність lcu		10 кА (змінний струм) 6 кА (постійний струм)
Електричне життя
Фактичне середнє значення		Середнє 4000 разів (AC) 1000 разів (DC)

Стандартне вказане значення		1500 разів (AC) 300 разів (DC)

Механічне життя
Фактичне середнє значення		≥15000 разів
Стандартне вказане значення		8500 разів (AC) 9700 разів (DC)

Категорія перенапруги		Ⅲ
Ступінь забруднення		3
Рівень захисту		IP40; термінал IP20
Волого- і термостійкість		2 категорія
Відносна вологість		≤95%
Стійкість до вібрації		Основа IEC60068-2-6
Параметри стійкості до механічного впливу		Основа IEC60068-2-27

Ємність проводки		25~35 мм²
Крутний момент проводки		3,0 Нм
Робоча температура навколишнього середовища		-30℃~+70℃
Температура навколишнього середовища для зберігання		-40℃~+85℃
Спосіб встановлення		DIN35
Висота		≤2000м
вага		0,13 кг/полюс
Розмір	Довжина	85 мм
	Ширина	18 мм	36 мм	54 мм	72 мм
	Висота	Макс.78 мм
Пакет	Шт/Коробка	12	6	4	3
	Коробка/коробка	10
	Коробка/піддон	80
Зберігання		Продукт слід зберігати в добре провітрюваному складському приміщенні, с відносна вологість повітря не вище 80% і температура навколишнього середовища має бути від -40 ℃ до +80 ℃. Крім того, не має бути наявність кислотних, лужних або корозійних газів.

Схема підключення постійного струму

DC Miniature Circuit Breaker

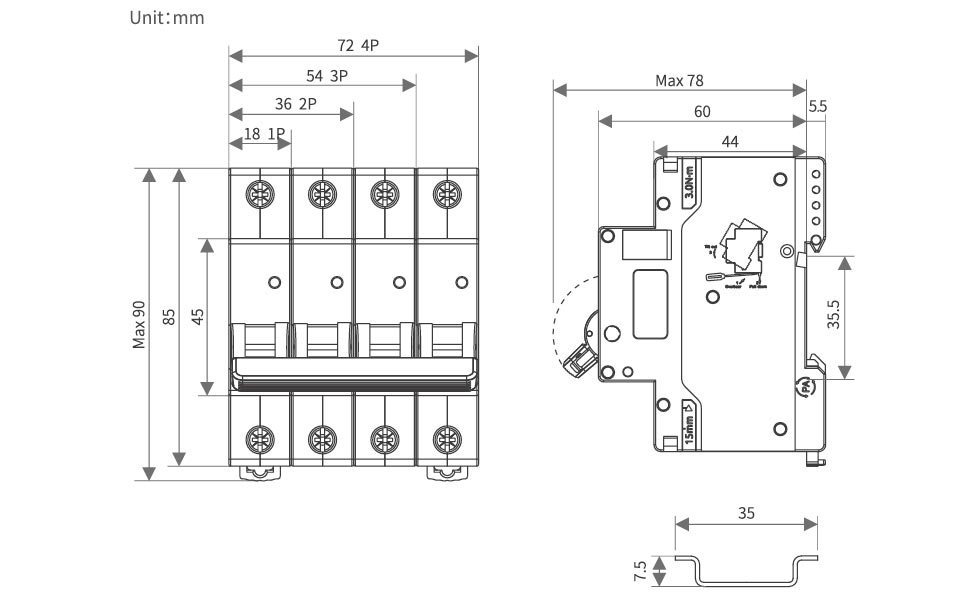

Зовнішній вигляд і монтажні розміри

DC Miniature Circuit Breaker

Фактор зниження

Таблиця коефіцієнтів зниження температури

Температура	-30℃	-25℃	-20℃	-15℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Коефіцієнт номінального робочого струму	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Коефіцієнт номінального робочого струму	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Таблиця коефіцієнтів зниження висоти

Висота /м	2000	3000	4000	5000
Номінальний робочий коефіцієнт струму	1	0.96	0.91	0.86
Номінальний робочий коефіцієнт напруги	1	1	1	1
Коефіцієнт витримуваної напруги номінальної потужності	1	0.9	0.82	0.71
Коефіцієнт номінальної імпульсної напруги	1	0.9	0.82	0.71
Номінальна гранична ємність сегмента короткого замикання та електричний термін служби Коефіцієнт	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Таблиця коефіцієнтів зниження номінальних параметрів для встановлення MCBS поруч

№ MCB	1	2~3	4~5	6~8	9~10
Коефіцієнт In≤25A	1	0.96	0.9	0.8	0.7
Коефіцієнт 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Коефіцієнт 80A≤In≤125A	1	0.9	0.8	0.7	/

Аксесуар

Допоміжний пристрій розблокування MX
Номінальна контрольна напруга Us	Постійний струм: 24 ~ 48 В змінного струму: 110 ~ 230 В
Максимальний час відключення	<10 мс
Опір котушки	50
Граничний струм	≥1,6 А
Механічне життя	10000 разів
Електричне життя	4000 разів
Крутний момент проводки	0,8 Н ·м
Можливість підключення	Жорсткий дріт 1,0 мм²
	М’який провід 1,0 мм² із клемними наконечниками
Діапазон робочих температур	-30℃~+70℃


Екологічні умови	Не повинно бути вибухонебезпечних речовин і шкідливих гази або електропровідний пил, які можуть роз’їсти або пошкодити ізоляцію
Складальне положення	Зліва від вимикача

Умови монтажу	Монтаж на стандартну рейку DIN35 мм

Допоміжний контакт ОФ
Розривна здатність контактів	AC13:le=3A;Ue=250В
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110В
Мінімальна робоча напруга	5В
Мінімальний робочий струм	10 мА
Номінальна напруга ізоляції	500В
Номінальний обмежений струм короткого замикання	1000А
Узгоджений струм нагріву Ith	4А
Механічне життя	10000 (разів)
Електричне життя	4000 (разів)
Крутний момент проводки	0,8 Н ·м
Можливість підключення	1,0 мм²
Кількість контактів	1 нормально відкритий, 1 нормально закритий

Діапазон робочих температур	-30℃~+70℃


Екологічні умови	Не повинно бути вибухонебезпечних речовин і шкідливих гази або електропровідний пил, які можуть роз’їсти або пошкодити ізоляцію
Складальне положення	Зліва від вимикача

Умови монтажу	Монтаж на стандартну рейку DIN 35 мм
