Високовольтний мініатюрний автоматичний вимикач постійного струму

Високовольтний мініатюрний автоматичний вимикач постійного струму SYB5-40P, що поставляється китайським виробником Zhejiang Soutya New Energy LLC, забезпечує захист ланцюга 1500 В постійного струму.
Ключові характеристики
• Можливість високої напруги: однополюсний 500 В постійного струму, до 1500 В постійного струму — менше струн, нижча вартість.
• Неполяризований двонаправлений захист для швидшого та легшого встановлення.
• Подвійні розривні контакти з надзвичайно широким контактним зазором для підвищеної безпеки.
• Ідеально підходить для об'єднувальних блоків постійного струму в фотоелектричних системах.

Надіслати запит

Опис продукту

Високовольтний мініатюрний автоматичний вимикач постійного струму SGB5-40P, що поставляється Китаєм виробник Zhejiang Soutya New Energy LLC, є 1500 В постійного струму, двонаправлений і неполяризований мініатюрний вимикач з розривом 1,5 кА, ідеальний для PV, BESS і захист зарядного пристрою EV.

Характеристика

мікросітки.
Неполярний, двонаправлений захист;
Захист від перевантаження;
Коротка дуга;
Захист від короткого замикання;
Висока розривна здатність;

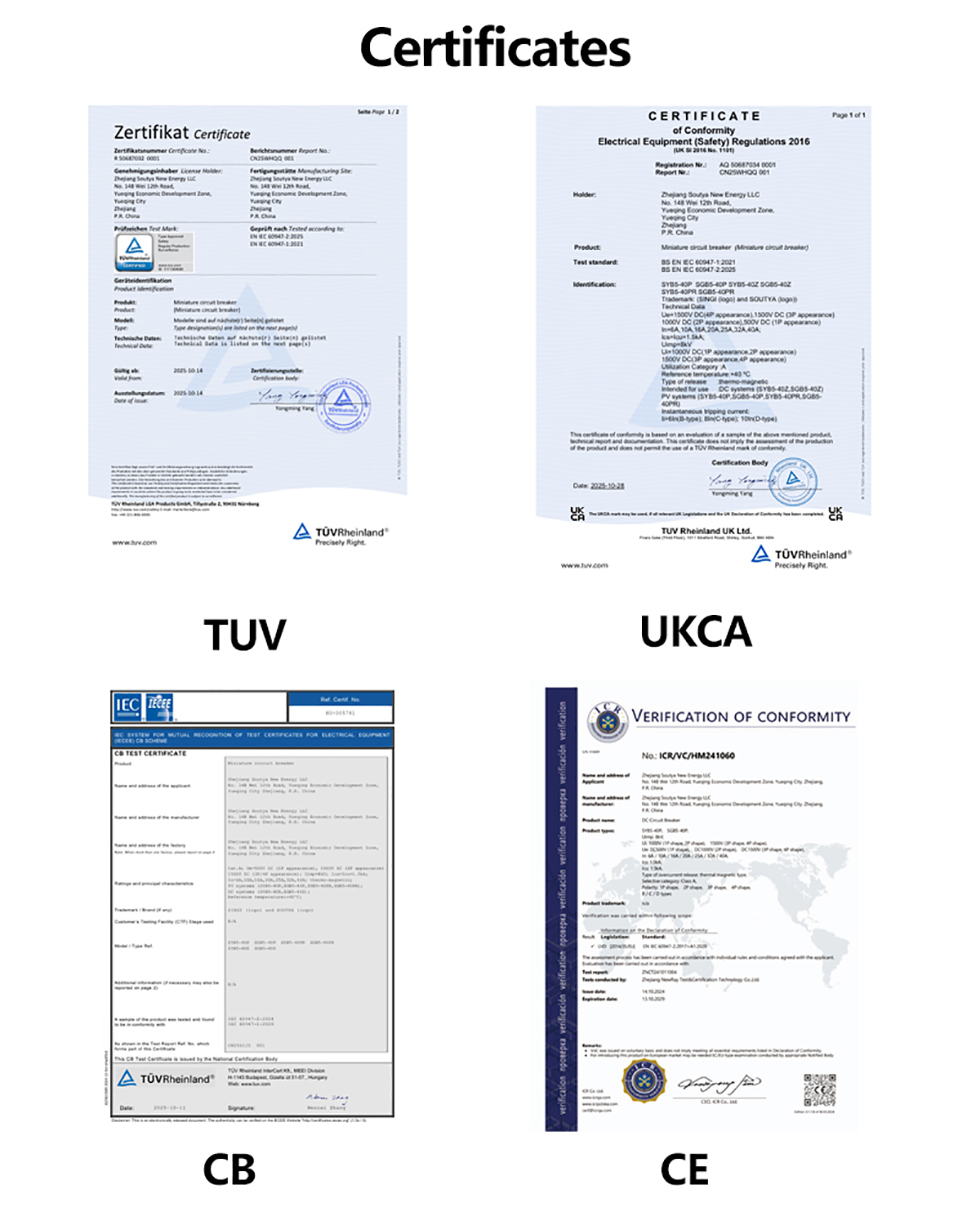

Сертифікати: CB, CE, TUV, UKCA

Сценарії застосування

Високовольтний мініатюрний автоматичний вимикач постійного струму SGB5-40P забезпечує економію місця, безпечний, двонаправлений захист для систем відновлюваної енергії 1500 В постійного струму—PV, зберігання, зарядні пристрої для електромобілів і DC

1. Коробки комбайна PV DC

– Номінальна напруга 1500 В постійного струму дозволяє довші струни, зменшуючи їх кількість ящики комбайни; двонаправлений захист ручок реверсу в нічний час течії.

2. Комерційні/побутові акумуляторні стелажі

– Неполярне підключення спрощує паралельне підключення або заміну батареї модулі; термомагнітний розчіпник швидко ізолює несправності заряду/розряду.

3. Станції швидкої зарядки постійного струму потужністю 150 кВт+

– Конструкція DIN-рейки шириною 18 мм підходить для компактних зарядних пристроїв; 1,5 кА відключаюча здатність забезпечує внутрішню шину постійного струму.

4. Мікромережі постійного струму та розподіл постійного струму в центрі обробки даних

– Захищає розгалужені ланцюги 750 В / 1 000 В / 1 500 В постійного струму; B, C або D криві відповідають різним профілям навантаження.

5. Висотна або зовнішня розподілена PV

– Працює від -30 °C до +70 °C без зниження номінальних характеристик до 2000 м висоти над рівнем моря, що підходить для суворих умов.

Технічний параметр

Модель		SGB5-40P
поляк		1P	2P	3P	4P
Номінальна робоча напруга Ue		500 В постійного струму	1000В постійного струму	1500В постійного струму	1500В постійного струму

Максимальний струм кадру		40А
Номінальний струм в		6А, 10А, 16А, 20А, 25А, 32А, 40А
Номінальна напруга ізоляції Ui		1000В постійного струму		1500В постійного струму
Номінальна імпульсна витримувана напруга Uimp		8кВ

Характеристики відключення		B/C/D
Тип відключення		Термомагнітні
Оперативна відключаюча здатність Ics		1,5 кА (постійний струм)

Гранична відключаюча здатність lcu		1,5 кА (постійний струм)
Електричне життя
Фактичне середнє значення		В середньому 1000 разів
Стандартне вказане значення		300 разів
Механічне життя
Фактичне середнє значення		≥15000 разів
Стандартне вказане значення		9700 разів
Категорія перенапруги		Ⅲ
Ступінь забруднення		3
Рівень захисту		IP40; термінал IP20
Волого- і термостійкість		Категорія2
Відносна вологість		≤95%
Стійкість до вібрації		Відповідно до IEC60068-2-6
Параметри стійкості до механічних впливів		Відповідно до IEC60068-2-27

Ємність проводки		2,5~35 мм²
Крутний момент проводки		3,0 Нм
Робоча температура навколишнього середовища		-30℃~+70℃
Температура навколишнього середовища для зберігання		-40℃~+85℃
Спосіб встановлення		DIN35
Висота		≤2000м
вага		0,13 кг/полюс
Розмір	Довжина	108 мм

	Ширина	18 мм	36 мм	54 мм	72 мм
	Висота	Макс 78 мм
Пакет	Шт/Коробка	12	6	4	3

	Коробка/коробка	10
	Коробка/піддон	80
Зберігання		Продукт слід зберігати в добре провітрюваному складському приміщенні, с відносна вологість повітря не вище 80% і температура навколишнього середовища має бути від -40 ℃ до +80 ℃. Крім того, не має бути наявність кислотних, лужних або корозійних газів.

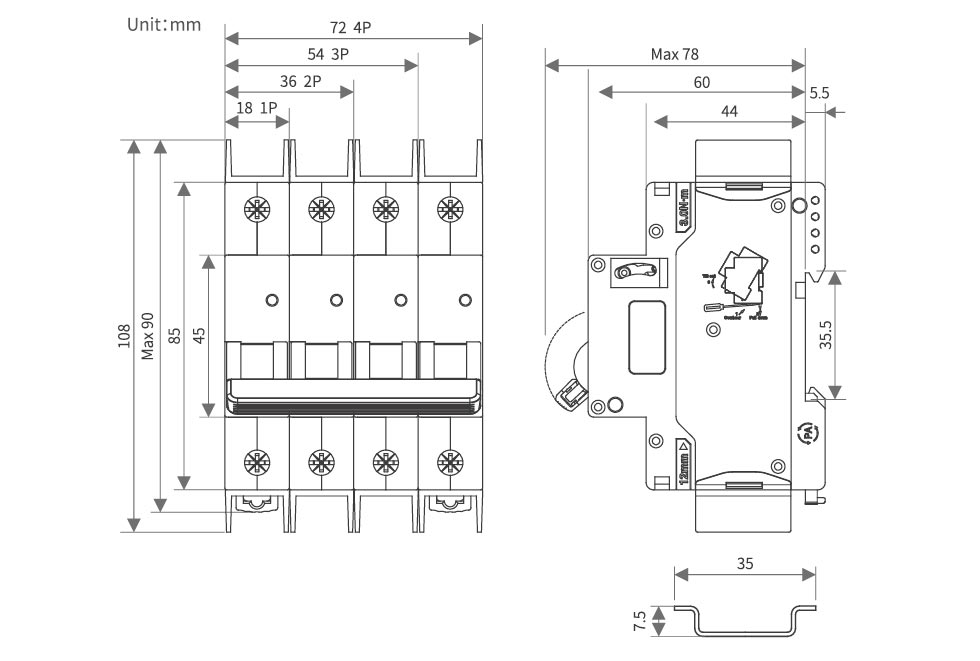

Зовнішній вигляд і монтажні розміри

High Voltage DC Miniature Circuit Breaker

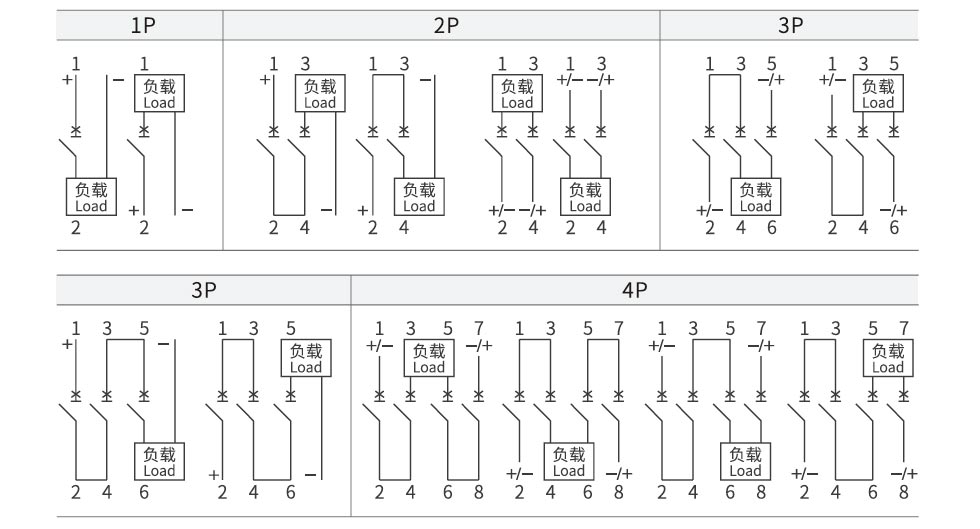

Схема підключення постійного струму

High Voltage DC Miniature Circuit Breaker

Фактор зниження

Таблиця коефіцієнтів зниження температури

температура	-30℃	-25℃	-20℃	-15℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Коефіцієнт номінального робочого струму	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


температура	20℃	25℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Коефіцієнт номінального робочого струму	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Таблиця коефіцієнтів зниження висоти

Висота /м	2000	3000	4000	5000
Номінальний робочий коефіцієнт струму	1	0.96	0.91	0.86
Номінальний робочий коефіцієнт напруги	1	1	1	1
Коефіцієнт витримуваної напруги номінальної потужності	1	0.9	0.82	0.71
Коефіцієнт номінальної імпульсної напруги	1	0.9	0.82	0.71
Номінальна гранична ємність сегмента короткого замикання та електричний термін служби Коефіцієнт	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Таблиця коефіцієнтів зниження номінальних параметрів для встановлення MCBS поруч

№ MCB	1	2~3	4~5	6~8	9~10
Коефіцієнт In≤25A	1	0.96	0.9	0.8	0.7
Коефіцієнт 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Аксесуар

Допоміжний пристрій розблокування MX
Номінальна контрольна напруга Us	Постійний струм: 24 ~ 48 В змінного струму: 110 ~ 230 В
Максимальний час відключення	<10 мс
Опір котушки	5 Ом
Граничний струм	≥1,6 А
Механічне життя	10000 разів
Електричне життя	4000 разів
Крутний момент проводки	0,8 Н ·м
Можливість підключення	Жорсткий дріт 1,0 мм²
	М’який провід 1,0 мм² із клемними наконечниками
Діапазон робочих температур	-30℃~+70℃


Екологічні умови	Не повинно бути вибухонебезпечних речовин і шкідливих гази або електропровідний пил, які можуть роз’їсти або пошкодити ізоляцію
Складальне положення	Зліва від вимикача

Умови монтажу	Монтаж на стандартну рейку DIN35 мм

Допоміжний контакт ОФ
Розривна здатність контактів	AC13:le=3A;Ue=250В
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110В
Мінімальна робоча напруга	5В


Мінімальний робочий струм	10 мА


Номінальна напруга ізоляції	500В
Номінальний обмежений струм короткого замикання Ik	1000А
Узгоджений струм нагріву Ith	4А
Механічне життя	10000 разів
Електричне життя	4000 разів
Крутний момент проводки	0,8 Н ·м
Можливість підключення	1,0 мм²
Кількість контактів	1 нормально відкритий, 1 нормально закритий

Діапазон робочих температур	-30℃~+70℃
Екологічні умови	Не повинно бути вибухонебезпечних речовин і шкідливих гази або електропровідний пил, які можуть роз’їсти або пошкодити ізоляцію

Складальне положення	Зліва від вимикача

Умови монтажу	Монтаж на стандартну рейку DIN 35 мм
